Если необходимо установить соединение для интернета от роутера до компьютера, то можно применить эту схему: После того, как была снята наружная оплетка, необходимо распрямить все проводки и разложить в той последовательности, какая указывается в чертеже. В витой паре, применяемой в локальных сетях, работающих на скорости в 100 мбит с , используется следующий порядок прямого обжима.

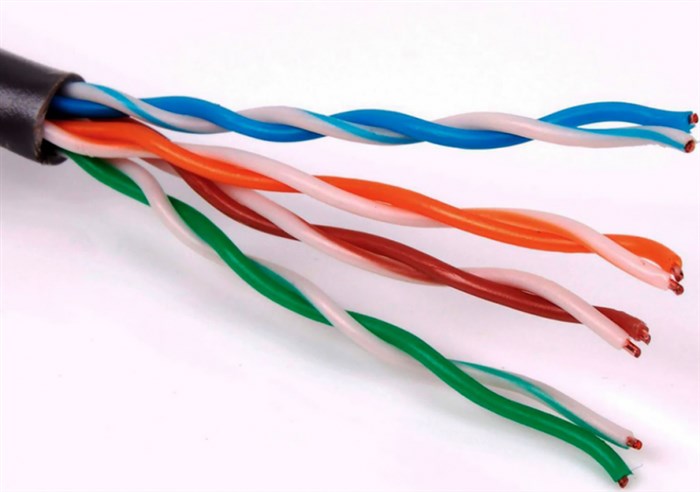

Особенности витой пары
Переплетение проводов позволяет максимально сблизить их друг с другом. Такая связь позволяет помехам равномерно оказывать свое действие сразу на оба провода, в результате это не сказывается на сигнале. Переплетение парных жил уменьшает взаимное влияние, что также защищает сигнал от помех. Дополнительно кабель может иметь экран, выполненный в виде:
Располагается он сразу за изоляцией, защищая все входящие в него витые провода. Дополнительно сами пары могут иметь экран, что еще лучше защищает их от взаимного влияния.
Внимание! Радиус изгиба кабеля зависит от наличия экрана, так без экрана минимальный радиус составляет 8 диаметров кабеля, а экранированного — 10 диаметров. Больший изгиб может привести к повреждению жил.
На один из проводов витой пары подается прямой сигнал, на другой инверсионный. Декодирование производится с помощью сравнения этих сигналов. Подключение к электронным устройствам производится через разъем 8P8C, который по ошибке переименовали в Rj – 45. Rj – 45S использует разъем 8P4C и несовместим с 8P8C. Тем не менее, будут рассмотрены оба разъема под одним названием Rj – 45.
Витая пара: способы обжима, схема соединений
Стандартные схемы обжима
Существует две схемы обжима витой пары rj 45 или распиновки:
При прямой обжимке rj 45 коннекторы (штекеры) с обеих сторон провода подключаются по одной схеме, а при перекрестной — схема меняется.
Важно! От варианта подключения по перекрестной схеме зависит скорость передачи информации.

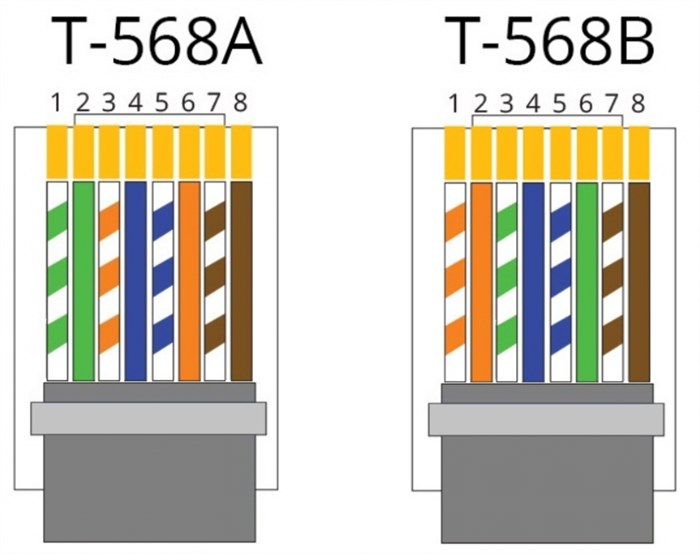

На коннекторе гнезда под провода пронумерованы и каждый из них предназначен для провода с определенным цветом, в согласии с выбранным вариантом. Вариант Т568А имеет следующую схему подключения:
Для прямого подключения используется в основном последний вариант, для смешанного подключения – оба.
Вариант №1 – прямой 8-проводниковый кабель
Этот вариант подходит для подключения разных типов электронных устройств. Например, кабель, подключенный по такому варианту, используется для соединения компьютера с коммутаторами. Штекер rj 45 обжимается по варианту Т568В с обеих сторон кабеля.
Вариант №2 – 8-проводниковый кроссовер
Для подключения однотипных устройств, таких как компьютер-компьютер используют кроссовер. Кроссовер или перекрестная схема осуществляется двумя путями:
- скорость передачи данных составляет 100 Мбит;
- скорость доходит до 1000 Мбит. В первом случае коннектор rj 45 обжимается на одном конце кабеля по варианту Т568В, а на другом конце по варианту Т568А.
Во втором случае обжим штекера осуществляется по варианту Т568В, а второй конец таким образом:
Вариант №3 – прямой 4-проводниковый кабель
Для низкоскоростных сетей могут использоваться 8-пиновые (8-гнездовые) штекеры с подключением четырех проводов. Для этого важно знать, какие контакты должны быть задействованы. Используются 1 и 2, 3 и 6 гнезда. Берутся любые две пары, но важно, чтобы подключение было одинаковым на обоих концах, например:
Предупреждение! Остальные две пары кабеля нельзя использовать для других подключений, так как будет нарушен контакт между жилами, из-за чего появятся помехи. Прямое подключение может потребоваться для старых электронных устройств или домашней низкоскоростной сети.
Вариант №4 – 4-проводный кроссовер
Назначение прямого и перекрестного подключения такое же, как и при использовании 4 пар.
Как и в любой работе, с обжатием кабеля и прокладкой сети лучше обратиться к специалистам, которые в короткие сроки смогут быстро и качественно решить Ваши вопросы с коммуникациями. Кабели широко используются при создании локальной сети данный способ передачи и получения информации заслуженно остается самым надежным, быстрым и удобным. Оказалось на патч-корде были обжаты только 4 пары с данными, а 4 пары пары 4,5 ; 7,8- , которые используются для подачи питания на устройство, не были обжаты.
Примеры проблем по вине сетевого кабеля
По дешевой (омедненный алюминий) витой паре на расстояние 27 метров была вынесена точка доступа TP-Link TL-WA5210G. После подключения, точка доступа не работала. После замены кабеля на качественный медный OK-net UTP/5e, точка доступа заработала.
Подключалась точка доступа Ubiquiti NanoStation M2. Длина кабеля была небольшой – 7 метров, но на кабеле была скрутка. После включения точка доступа входила в режим прошивки. После использования этого же кабеля, но без скрутки, точка доступа нормально заработала.
Была установлена точка доступа Ubiquiti Bullet M2 HP с всенаправленной антенной TP-Link TL-ANT2412D. Точка доступа перезагружалась с определенной периодичностью. После замены дешевого кабеля на медный, проблема с перезагрузкой исчезла.
При подключении точки доступа Ubiquiti NanoStation2 с помощью патч-корда, купленного в магазине, устройство не работало и индикаторы на нем не светились. Оказалось на патч-корде были обжаты только 4 пары с данными, а 4 пары (пары 4,5+; 7,8-), которые используются для подачи питания на устройство, не были обжаты. После обжатия всех 8 проводников, точка доступа заработала.
После включения точки доступа Bullet2 питание появлялось и потом пропадало. Использовался патч-корд, купленный в магазине и обжатый по стандарту EIA/TIA-568A. После использования сетевого кабеля, обжатого по стандарту EIA/TIA-568B, проблема исчезла.
Распиновка витой пары RJ45 и интернет кабеля: правильная схема обжимки
Стандарты обжима витой пары
- Прямой обжим — используют для подключения компьютера к свитчу или роутеру;
- Перекрестный обжим (кроссовер, сrossover) — используют для подключения типа компьютер-компьютер, свитч-свитч, роутер-роутер.
Прямой обжим витой пары бывает двух стандартов:
По сути эти стандарты одинаковые, но используют различные цвета проводников для передачи данных. Однако на практике были случаи, когда некоторые устройства с POE питанием отказывались работать с витой парой обжатой по стандарту EIA/TIA-568A. Поскольку большинство производителей ориентируется на стандарт EIA/TIA-568B, мы рекомендуем использовать именно его.

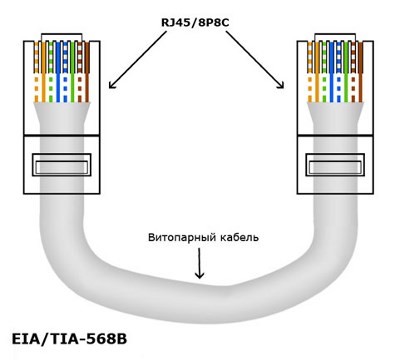

Прямой обжим витой пары по стандарту EIA/TIA-568B (наиболее распространенный)
Прямой обжим витой пары по стандарту EIA/TIA-568A
Перекрестный обжим витой пары бывает двух видов:
Перекрестный обжим витой пары для скорости 100 мегабит/с (Crossover Fast Ethernet)
