Как правильно подключить кабель интернета к разъему: пошаговая инструкция

Сегодня интернет считается неотъемлемой частью нашей жизни. Чтобы воспользоваться всеми преимуществами сети, необходимо правильно подключить кабель интернета к разъему вашего устройства. В этой статье мы расскажем вам, как это сделать пошагово.

Первым шагом является определение типа кабеля интернета. Кабеля бывают различных цветов в зависимости от их назначения. Например, кабель Cat5e часто имеет голубой цвет, а кабель Cat6 может быть синим или черным. Важно учесть, что не все кабели одинаковы, и вы должны выбрать подходящий для вашего соединения.

Далее необходимо разобраться, как правильно подключить кабель к разъему. Обычно насчитывается восемь проводников в кабеле Ethernet. Для подключения необходимо на каждом конце кабеля соблюдать правильную последовательность цветов проводников. Это важно для обеспечения успешного соединения.

Важно отметить, что на разъемах и сетевых устройствах могут быть указания о том, где находятся входы для проводников каждого цвета. Это поможет вам подключить кабель интернета правильно с первого раза.

Итак, правильное подключение кабеля интернета к разъему является важным шагом для обеспечения стабильного интернет-соединения. Следуя нашей пошаговой инструкции, вы сможете сделать это самостоятельно без проблем.

Как правильно подключить кабель интернета к разъему

Правильное подключение кабеля интернета к разъему очень важно для стабильной и качественной работы сети. В этой статье мы расскажем о том, как правильно выполнить данную операцию.

Шаг 1: Понять цветовую кодировку кабеля

Перед тем как начать подключение кабеля, необходимо понять, как распределены цвета проводов в вашем кабеле. Обычно кабели интернета имеют следующую цветовую кодировку:

Шаг 2: Подключение кабеля к разъему

Теперь, когда вы поняли цветовую кодировку кабеля, можно приступать к его подключению:

1. Отсоедините защитную оболочку кабеля с помощью специального инструмента или острых ножниц, оставляя свободными около 2-3 сантиметра проводов.
2. Определите пин-коды разъема, соответствующие цветам проводов. Обычно пин-коды разъемов имеют надписи внутри, указывающие на цвета проводов.
3. Подключите провода к соответствующим пин-кодам разъема, следуя цветовой кодировке кабеля. Провод синего цвета подключите к пин-коду, предназначенному для передачи данных по паре «А», и так далее.
4. Проверьте надежность подключения проводов. Провода должны быть плотно закреплены в пин-кодах разъема и не должны быть повреждены.

После выполнения этих шагов ваш кабель интернета будет правильно подключен к разъему, и вы сможете воспользоваться интернетом без проблем.

Пошаговая инструкция

Как правильно подключить кабель интернета к разъему: пошаговая инструкция.

Шаг 1: Проверьте наличие необходимых инструментов

Перед началом процесса подключения убедитесь, что у вас есть:

• Интернет-кабель
• Модем или роутер
• Компьютер или другое устройство для подключения

Шаг 2: Определите тип кабеля

В зависимости от провайдера вашего интернет-соединения, вам может потребоваться особый тип кабеля. Проверьте с провайдером, какой кабель вам нужен.

Шаг 3: Подготовьте кабель

Отсоедините кабель от модема или роутера, если он уже был подключен. Разверните кабель и убедитесь, что он не перекручен или поврежден.

Шаг 4: Подключите кабель к модему или роутеру

Найдите разъем на вашем модеме или роутере, который помечен как «WAN» или «Internet». Вставьте один конец кабеля в этот разъем.

Шаг 5: Подключите кабель к компьютеру или другому устройству

Вставьте другой конец кабеля в сетевой разъем вашего компьютера или другого устройства, которое вы собираетесь использовать для подключения к Интернету.

Шаг 6: Проверьте подключение

После того, как вы подключили кабель, проверьте, что все приборы включены. Проверьте, есть ли светодиодные индикаторы на модеме или роутере. Если они горят, значит, подключение было успешным.

Шаг 7: Завершение

Теперь, когда ваш кабель интернета правильно подключен, вы можете наслаждаться доступом к Интернету на вашем компьютере или другом устройстве.

Как правильно подключить интернет кабель

Интернет стал неотъемлемой частью нашей жизни, и установка домашнего интернета стала повседневной задачей для большинства людей. В этой статье мы расскажем, как правильно подключить кабель интернета к разъему, чтобы насладиться стабильным и быстрым интернетом.

Шаг 1: Подготовка

Перед подключением кабеля интернета, необходимо убедиться, что у вас есть все необходимые материалы и приспособления. Вам понадобятся:

• Кабель интернета, обычно Ethernet или RJ-45
• Модем или маршрутизатор для подключения к провайдеру интернета
• Проводник или пассатижи для обрезания и снятия изоляции с проводов

Шаг 2: Подключение кабеля

После того, как вы подготовили необходимые материалы, можно приступить к подключению кабеля интернета:

1. Найдите разъем на задней панели модема или маршрутизатора, обозначенный как «WAN» или «Internet».
2. Вставьте один конец кабеля в разъем модема или маршрутизатора.
3. Другой конец кабеля вставьте в соответствующий разъем на стене или в другое сетевое устройство, предоставляемое провайдером интернета. Обычно этот разъем имеет надпись «Internet» или «Ethernet».

Шаг 3: Подключение сети

После того, как кабель интернета подключен, можно приступить к подключению сети:

1. Включите модем или маршрутизатор, подключив его к розетке.
2. Дождитесь, пока модем или маршрутизатор полностью загрузится и установит соединение с провайдером интернета. Обычно это занимает несколько минут.
3. Если все подключено правильно, вы должны увидеть индикатор сетевого подключения на модеме или маршрутизаторе.

Поздравляем, вы успешно подключили интернет кабель и теперь можете наслаждаться высокоскоростным интернетом на своем устройстве!

По цветам

Когда вы подключаете кабель интернета к разъему, важно правильно расположить провода по цветам. В противном случае, подключение может быть неправильным и вы не сможете получить доступ к интернету. В этом разделе мы расскажем вам, по каким цветам подключать кабель интернета.

Вариант 1: Кабель со стандартной разводкой

1. Возьмите кабель интернета и обратите внимание на провода внутри. В стандартном кабеле с разводкой T568B цвета проводов обычно следующие:
• Бело-оранжевый
• Оранжевый
• Бело-зеленый
• Синий
• Бело-синий
• Зеленый
• Бело-коричневый
• Коричневый
2. Подключите каждый провод к соответствующей контактной площадке на разъеме.

Бело-оранжевый	1
Оранжевый	2
Бело-зеленый	3
Синий	4
Бело-синий	5
Зеленый	6
Бело-коричневый	7
Коричневый	8

Вариант 2: Кабель с другой разводкой

В некоторых случаях кабель может иметь другую разводку проводов. В этом случае цвета могут отличаться. Для правильного подключения кабеля с другой разводкой, обратитесь к документации, предоставленной вашим провайдером интернета или производителем кабеля.

Подключение кабеля интернета по цветам — это важный шаг для правильной установки. Следуйте указанным цветам проводов и вы сможете успешно подключиться к интернету.

Часто задаваемые вопросы о смартфонах

Проверка с помощью стрелочного мультиметра

Это чуть ли не самый простой способ прозвона кабеля, поскольку такой прибор есть почти в каждом доме. Для проверки берут зеленую и оранжевую пары жилок. Порядок действий следующий:

• переключить прибор в поиск сопротивления;
• коснуться к оранжевым жилкам шупом;
• сопротивление должно установиться на отметке в несколько Ом;
• прикоснуться к зеленым жилкам и провести аналогичную проверку;
• прикоснуться к оранжевой и зеленой жилкам и получить значение сопротивления от 100 Ом и выше.

Если измерение прошло удачно и показало те же цифры, то это указывает на отличное состояние проводов. В случае, когда пары не прозваниваются, необходимо заменить их на неиспользуемые, например, коричневого или синего цвета.

В результате получается надежное соединение с прекрасным контактом. Если с первого раза не получилось, процесс обжима нужно повторить. Для этого, провода с “джеком” отрезаются, зачищаются, берется новый «джек» и процесс повторяется. Главное, запастись «джеками», потому как с первого раза вряд ли получится.

Как обжать?

• Сначала следует приготовить инструмент для обжима витой пары, все должно быть под рукой.
• Обрезается изоляция на большее расстояние, чем нужно для коннектора. Так будет легче обжимать в дальнейшем. Надрежьте по кругу изоляционный слой и согните его. Отрезанная часть легко сломается и снимется.
• Сначала отделяется каждая скрутка, а потом отдельно жилы. Нужно как следует их выровнять.

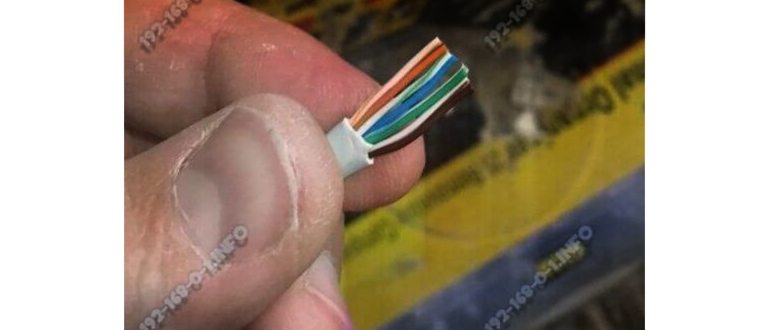

• Расположите проводки по выбранной схеме.
• Плотно подгоните жилы, чтобы они соединились вместе в ровный ряд. Нужно крепко держать за основание и не отпускать.
• Чуть выше основания коннектора есть линия. Ее надо совместить с краем изоляции и обрезать «хвосты», которые заходят за другой край коннектора.
• Сразу же берем коннектор хвостовиком вниз и вставляем жилы внутрь. Давить нельзя, кабель должен зайти легко. Каждый провод должен зайти в свою канавку до упора. Проверьте, глядя сбоку и в торец. Если не зашли, то дожимаем кабель.
• Когда все в порядке, не отпуская кабель, вставляем коннектор в клещи обжима для интернет-кабеля, инструмент должен быть готов.

Если пользуетесь прямой схемой, на втором конце витой пары разместите жилы в том же порядке. Для перекрестной схемы поменяйте порядок на обратный.

Если обжимаете четырехжильная витая пара, аккуратно вставьте все провода в свои бороздки, пропуская лишние согласно схеме. С первого раза это сделать сложно, требуется навык. Если вам часто приходится делать подключение по Ethernet, как обжать кабель в теории вы знаете, а опыт придет со временем.

Именно поэтому на розетках могут быть указаны на одних и тех же контактах как зеленые, так и оранжевые цвета. Каким способом подключать — решайте сами, так как большинство современных устройств в состоянии определить схему подключения и корректно работать с ней.

Порядок обжима витой пары из 4 жил

Обжим 4 жильной витой пары начинается с подготовки необходимых инструментов и материалов.

1. Перво-наперво отделите от бухты отрезок кабеля нужной длины. Срез не обязательно делать ровным, так как концы проводников мы будем подрезать чуть позже.
2. Отступите от среза 40-50 мм. С помощью стриппера, лезвия обжимных щипцов или другого инструмента сделайте круговой надрез изоляции. Старайтесь не повредить внутренние жилки.

Схема обжима медного 4 жильного сетевого кабеля.

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС — EIA/TIA-568. Вспомним еще раз, о чем там говорится.

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими. Какой цвет располагать вначале — не важно, главное — соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки. Две из них предназначены для приема сигнала, две другие — для передачи.

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

Необходимый инструмент

Что нам понадобится для того, чтобы сделать сетевой LAN кабель своими руками? Во-первых, конечно же кримпер — обжимной инстумент. На фото ниже это своеобразные щипцы с зелёными ручками. Не имея кримпера на руках, даже не пытайтесь обжать витую пару — у Вас это не получится и просто зря потратите время.

Схема подключения проводов по цветам

Существует две схемы подключения: T568A и T568B. Первый вариант подключения у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.

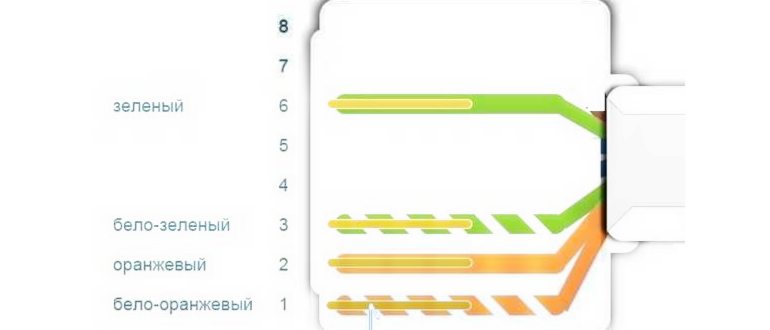

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.

Здравствуйте, Михаил. На самом деле перекрестный обжим применяют для прямого соединения двух сетевых карт: Компьютер — компьютер, свитч — свитч, хаб — хаб, маршрутизатор — маршрутизатор.

Как правильно должен выглядеть обжатый сетевой кабель для интернета

На фото ниже приведены два варианта. Наверху кабель был обжат с нарушениями, так внешняя защитная оплетка не заходит в корпус коннектора, что в итоге скажется на эксплуатационных свойствах соединения. Провода при таком соединении подвержены перелому.
Вариант соединения внизу, когда пластик колодки обжимает внешнюю оплетку витой пары — правильный

Как вы поняли, и в том и другом случае сеть у вас будет. Другое дело, что при соединении как на фото вверху, она может скоро пропасть. Именно поэтому советуем вам потренироваться и сделать все как надо.

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

Процесс установки и подключения компьютерной розетки к витой паре

Именно поэтому на розетках могут быть указаны на одних и тех же контактах как зеленые, так и оранжевые цвета. Каким способом подключать — решайте сами, так как большинство современных устройств в состоянии определить схему подключения и корректно работать с ней.

…в нашем случае, в соответствии с маркировкой, получилось следующее подключение. Смотрите фото

Вот и все, наша компьютерная розетка подключена к витой паре. Осталось установить розеточку в корпус и закрыть все декоративной крышкой.
При подключении витой паре к розетке все операции стоит выполнять с особой аккуратностью, так как проводки у витой пары тонкие и могут оборваться.
