В компьютерных сетях, чаще всего, для передачи интернет сигнала используется провод состоящий из четырех пар жил (всего восемь), которые имеют индивидуальную цветовую маркировку. Для работы современных скоростных режимов передачи данных (от 1000 Мбит/сек) требуются подключить все 8 штук. В качестве примера установки, выбрана встраиваемая интернет розетка Legrand Valena , как наиболее распространенная серия установочного оборудования этого производителя. Практический совет Следует помнить, что провод с двумя витыми парами используются для передачи данных со скоростью до 1 Гб сек.

Интернет розетка — как правильно подключить кабель

Главным условием для создания коммуникационной сети является настройка кабельной системы, которую будет сложно сделать без использования специальной интернет-розетки. Однако прежде чем подсоединить ее, надо ознакомиться с ее основными особенностями. Нужно разобраться, что такое интернет розетка, какие виды бывают и как их правильно монтировать.

Каждый человек, который собирается в квартире устанавливать подобное изделие, должен разобраться с основными видами конструкций. Это поможет понять, какой именно тип розеток лучше всего использовать в том или ином случае.

Несмотря на то, что существуют разные типы розеток, все они изготавливаются под разъем RJ-45. Это унифицированный стандарт для соединения сетевых маршрутизаторов или персональных компьютеров через витую пару с глобальной сетью. Именно при помощи такой разновидности проводов и строится большинство современных локальных и интернет-сетей.

Многие специалисты классифицируют сетевые розетки по следующим характеристикам:

  • По числу имеющихся разъемов. Многие считают, что такие изделия могут иметь только один выход для соединения кабеля. На самом деле существуют одинарные, двойные и тройные модели. В редких случаях встречаются устройства, оснащенные 4-8 разъемами для подключения нескольких роутеров или компьютеров.
  • По скорости передачи информации. Такие устройства делятся на несколько категорий в зависимости от быстроты передачи данных. Рекомендуется выбирать модели шестой категории. Они способны работать на скорости до 10 Гбит/с.
  • По способу крепления. Монтаж интернет розеток может осуществляться по-разному, в зависимости от используемого типа устройств. Существуют внутренние модели, которые необходимо встраивать в стенку. Еще есть накладные, которые устанавливают на поверхности стенок.

Важно! Интернет розетки могут оснащаться различными разъемами. Помимо входа RJ-45, они могут иметь и интерфейс USB.

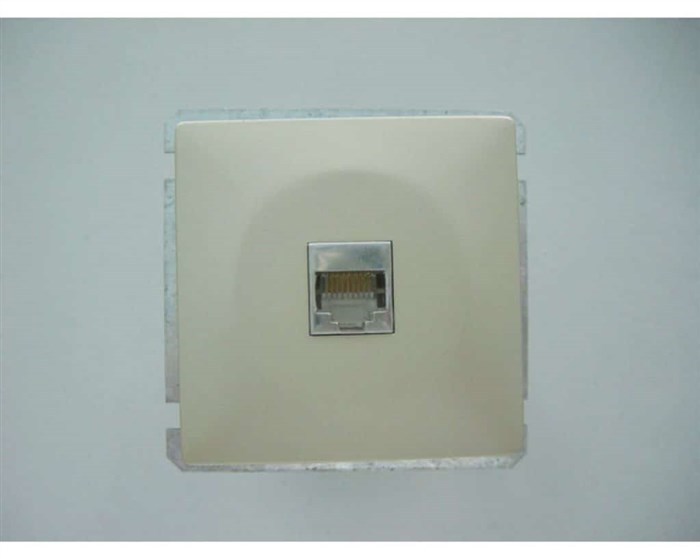

Разьём RJ-45

Как установить интернет розетку: схема подключения по цветам, распиновка 8 проводов

Практический совет: Если пользователь не имеет никакого представления о работе с розетками и проводами, лучше не пытаться провести монтаж и подключение самостоятельно. Рекомендуется воспользоваться услугами специалистов, которые все сделают грамотно и быстро.

Как Подключить Розетку Под Интернет • Подготовительные работы
Мнение эксперта
Логинов Александр Евгеньевич, специалист по вопросам мобильной связи и интернета
Если у вас что-то не получается освоить самостоятельно, задавайте вопросы мне!
Задать вопрос эксперту
Большинство офисов и аудиторий имеет как беспроводной доступ к интернету, так и оснащенную мебель с розетками для подключения сетевого кабеля. Если вам нужна дополнительная консультация, пишите мне!

Как подключить к кабелю интернет розетку легранд

Схема подключения интернет кабеля по цветам

В установке сетевой розетки поможет схема подключения интернет кабеля по цветам. С ее помощью можно разобраться с тем, куда должна подсоединяться каждая из жил витой пары. Стоит отметить, что такая схема также используется при ручном обжиме кабеля RJ-45 и при установке пластикового коннектора.

Выделяют две основные разновидности распиновок проводов:

  • Прямая. Ее необходимо использовать, когда кабель будет напрямую использоваться при подключении к сети конечных устройств. Это может быть коммутатор, персональный компьютер, ноутбук или телевизор.
  • Перекрестная. Эта распиновка называется перекрестной, так как она применяется только в тех случаях, когда конечные устройства надо подключать между собой. Часто она используется для организации локальной сети.

При подключении устройств к интернет розетке чаще всего используются провода с первым типом распиновки.

Дополнительная информация! При использовании прямой схемы все цвета должны идти в следующем порядке: оранжево-белый, оранжевый, бело-зеленый, синеватый, синий с белыми полосками, зеленый, бело-коричневый, коричневый.

При использовании перекрестной схемы цветовая последовательность остается прежней, но с незначительными изменениями. Зеленые проводки меняются местами с оранжевыми.

Закладывать сетевой кабель можно прямо в стену, также как и силовой – долбим штробы, укладываем кабель

Теперь следует разобраться, что означают цвета на клемнике. Каждая пара проводов обозначается своим цветом. Его можно разместить в коридоре вблизи от исходного кабеля, а от него пустить 4 кабеля в разные помещения в квартире в гостиную, спальню, кабинет и кухню. Для одновременного пользования всемирной паутиной несколькими гаджетами, конечно, достаточно одного роутера, обеспечивающего беспроводную связь Wi-Fi, но для его подключения необходимо установить интернет розетку.

Подключение интернет-кабеля к розетке

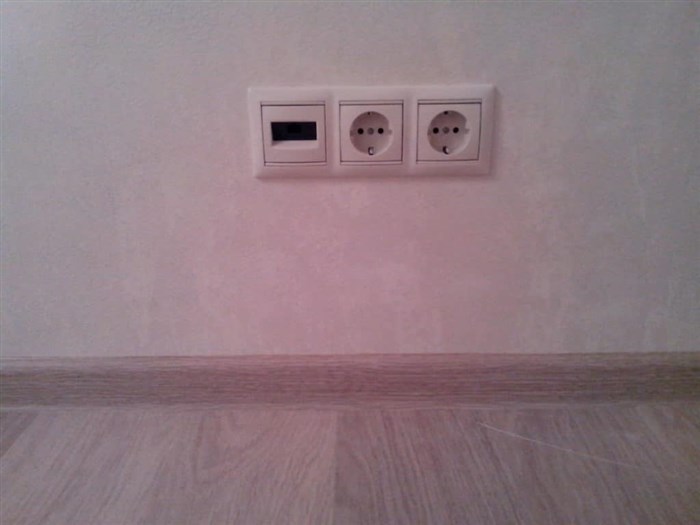

Розетка легранд

Розетки Legrand являются распространенными среди остальных. Устройства этого производителя имеют один из лучших механизмов фиксации жил. Как правильно подключить розетки legrand:

  1. С помощью обжимного инструмента с кабеля снимается внешняя изоляция, чтобы были видны 4 витые пары. Их следует выровнять для удобства дальнейшей работы.
  2. С розетки снимается лицевая панель, для чего следует открутить один болтик, который ее фиксирует.
  3. Разворачивается внутренний механизм. На задней грани можно заметить рукоятку-фиксатор белого цвета. Ее нужно повернуть по направлению против часовой стрелки, затем снять часть фурнитуры.
  4. В той части корпуса, которую сняли, находится отверстие. Туда нужно вставить кабель так, чтобы белый фиксатор был направлен «на себя».
  5. На верхней грани находятся две схемы с разными цветами под каждым номером. Выбираем схему «В».
  6. В соответствии с расцветкой выбранной схему необходимо вставить каждую из жил внутрь фиксатора. Ничего страшного, если они не будут входить до конца.
  7. После этого нужно взять основную часть розетки легранд и подключить к ней тот элемент, в который были вставлены жилы, затем повернуть рукоятку по направлению часовой стрелки. После того, как фиксатор плотно зафиксируется, жилы протолкнутся внутрь с помощью дополнительных выемок.

После этих действий устройство устанавливается в подрозетник, выкручиваются распорки, затем крепится лицевая панель.

Как Подключить Розетку Под Интернет • Подготовительные работы
Мнение эксперта
Логинов Александр Евгеньевич, специалист по вопросам мобильной связи и интернета
Если у вас что-то не получается освоить самостоятельно, задавайте вопросы мне!
Задать вопрос эксперту
Перед тем как подключить интернет кабель к розетке, необходимо ознакомиться с основными нюансами монтажа конструкции, а также разобраться как это сделать самостоятельно в домашних условиях. Если вам нужна дополнительная консультация, пишите мне!

Как подключить интернет розетку Legrand

  • Серверные помещения, офисы, учебные аудитории
  • Конференц-залы
  • Электронные библиотеки
  • Магазины по продаже электроники
  • Мастерские по ремонту и обслуживанию компьютерной техники
  • Помещения с требованиями повышенного уровня безопасности от проникновения.

Подключение интернет-розетки по цветам

При установке розеточного корпуса его нужно расположить так, чтобы входное отверстие для кабеля было направлено вверх, а компьютерный разъем – вниз. После этого можно подключить розетку:

  1. С кабеля снимается защитная изоляция примерно на 5см.
  2. Розетка внутри имеет плату, на которой прикреплен небольшой пластиковый хомут. Внутрь него нужно завести провода и закрепить таким образом, чтобы зачищенные участки провода находились ниже этого хомута. Далее схема подключения производится аналогично процессу подключения розетки легранд.

Розетка внутри своего корпуса имеет гнездо для подключения информационного коннектора. Поэтому, перед тем, как подключить интернет-розетку, следует обратить внимание на цветовую схему подключения. Все восемь проводков разного цвета подключаются к соответствующей ламели, пронумерованной от 1 до 8. Существует две схемы по цветам:

Похожа на первую схему, с отличием в том, что бело-зеленый и зеленый, а также оранжевый и бело-оранжевый меняются местами. Следовательно, номер 1 схемы «А» меняется местами с номером 3 схемы «В», номер 2 – с номером 6, номер 3 – с номером 1, а 6 – с номером 2.

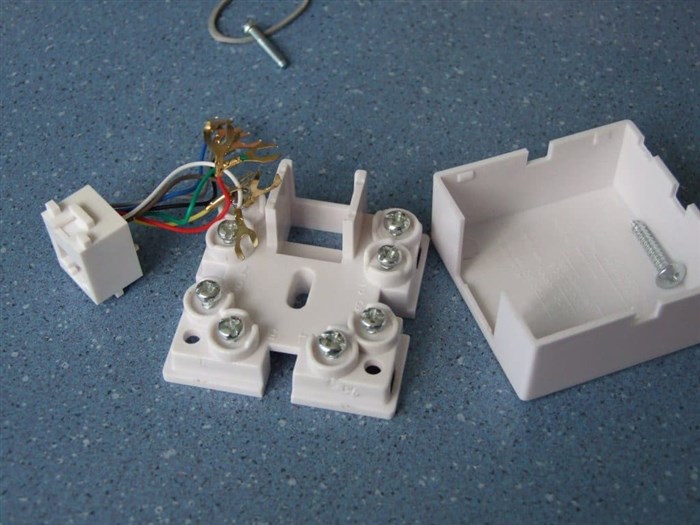

Устройство интернет розетки
