Чтобы телефон работал, необходимо так подключить провода к розетке, когда через ее контакты с вилкой ток АТС проходит на телефонный аппарат. У старых моделей не требовалось соблюдать полярность. В зависимости от оборудования, которое будет к нему подключаться, кабель может иметь разную толщину медной проволоки чем она больше, тем выше мощность магистрали, а значит, и телефонная установка будет соответствующая. Если длина кабеля не соответствует расстоянию канала, и существует необходимость стыковки двух компонентов, то на месте муфты устанавливается смотровой колодец, который дает возможность в любое время провести осмотр узла и при необходимости его ремонт.
Подключение телефонной розетки — рассказываем по пунктам
Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.
Для обеспечения бесперебойного функционирования прибора необходимы два условия:
Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.
Старые и новые варианты телефонной коммутации представлены в фото-подборке:
Телефонная розетка требуется для создания прочного, но быстроразъемного подключения стационарного телефонного аппарата к стационарным телефонным линиям
Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток
По сей день в домах старой застройки, бюджетных организациях, которым более 15-20 лет, встречаются линии с розетками советского стандарта Устаревший тип соединения РТШК-4
Сейчас слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ
Для облегчения процедуры монтажа и подключения розетки внутреннюю часть устройства оснащают метками и цветовыми обозначениями, помогающими верно подсоединить контакты
Серии розеток с разъемом RJ (9; 11; 14; 25) имеют схожую конструкцию и размеры, но снабжаются разными пластиковыми штекерами. Форма и габариты ступенек исключают подсоединение телефона к розетке RJ45
Для подключения двух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старой вилки и штекера RJ
В комбинированной розетке разъем RJ расположен сбоку, а контактные отверстия для подсоединения вилки на лицевой части
Цель установки розетки для подключения телефона к линии
Встраиваемый блок силовых точек с телефонной розеткой

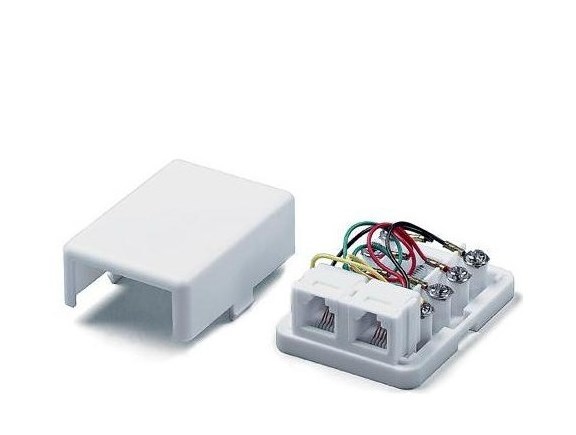

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:
- Корпус – выполнен из диэлектрического материала (керамики или пластика).
- Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
- Клеммы – переходники, необходимые для подключения проводов.
Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.
В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.
Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой
Обжим телефонного кабеля 4 жилы
- Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Они вставляются в основание клемм и продавливаются до упора тонкой плоской отверткой. Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. При этом задействуют средние клеммы 2 и 3
Необходимые инструменты и материалы
В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.
Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:
- Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
- Подрозетник.
- Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
- Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
- Сама розетка.
- Нож с острым лезвием.
- Саморезы.
- Кусачки.
- Изоляционная лента.
- Универсальный мультиметр или тестер.
- Защитные перчатки.
- Односторонняя и двухсторонняя клеящая лента.
- Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.
Блок: 3/6 | Кол-во символов: 919
Источник: https://slarkenergy.ru/provodka/rozetki/podkluchenie-telefonnoi.html

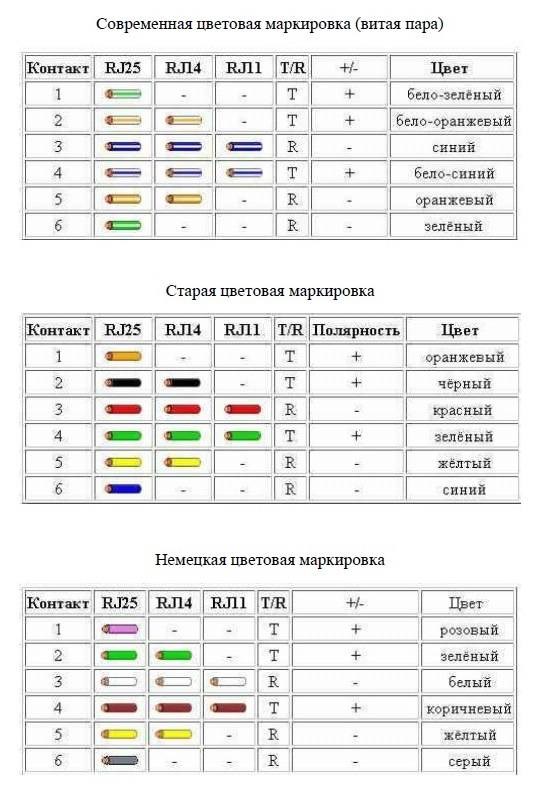

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам. Такой модуль удобно использовать тогда, когда эксклюзивный старый телефон требуется скоммутировать с новой телефонной проводкой и вписать его в дизайн интерьера.
Как соединить телефонный кабель
Надобность в сращивании телефонного кабеля появляется при его обрыве (скажем, в ходе ремонта квартиры), а также в случае, если телефонную розетку переставляют в другое место, а кабель нужно удлинить. Уметь исполнять эту операцию должен всякий домашний мастер.
Инструкция
Вы хотите установить проводной телефон в комфортном месте, но там отсутствует розетка для его подключения? Установить ее вовсе нетрудно. Независимое выполнение этой операции займет значительно поменьше времени, чем изнурительное ожидание телефониста.
Инструкция
Вам понадобится
Инструкция
| Для монтажа вам понадобятся: разъем телефонный; кабель, плоский, 4 провода, многожильный; устройство обжимное для RJ-45, RJ-12, профессиональный кримпер. | |
| 1. Подготовьте телефонный разъем под одножильный кабель (solid) и инструменты, необходимые для монтажа. | 2. Отрежьте необходимую для изготовления патч-корда длину плоский телефонный кабель. |
| * Для того, чтобы телефонная розетка заработала, нужно два проводка (жилы) телефонного кабеля, соединить с проводами – контактами 2-3 (красный и зеленый). Подключение идентично для всех типов телефонных розеток для настенного и внутреннего монтажа.. | * Бывают телефонные розетки на винтовых контактах, — это уже к современным относятся (не из дешёвых). Для подключения этих розеток к линии, кабель подсоединяется к клеммам L1 и L2, остальные 2 пары кабеля подсоединяются к клеммам TX-TS. |
Как обжать телефонный кабель на 4 жилы: советы и рекомендации
- интеграции сетей;
- их объема и месторасположения (квартира
, дом, группа зданий); - возможности увеличения количества узлов: подключения дополнительных телефонов;
- иных параметров.
Обжим телефонного кабеля «4 жилы»
Какие инструменты и материалы требуются для обжимки?
Прежде чем выполнить обжим телефонного кабеля, необходимо приобрести следующее:
• Телефонный кабель (связи) — КСПВ 2х0,4 (стандартные телефонные аппараты) и КСПВ 4х0,4 (цифровые программируемые телефонные аппараты). • Зачистной инструмент (строительный либо канцелярский нож). • Коннекторы RJ-11/12/25. • Специальный обжимной инструмент — кримпер (на некоторых моделях уже имеется нож, позволяющий разделать кабель).
Как выполнить обжимку при помощи кримпера?

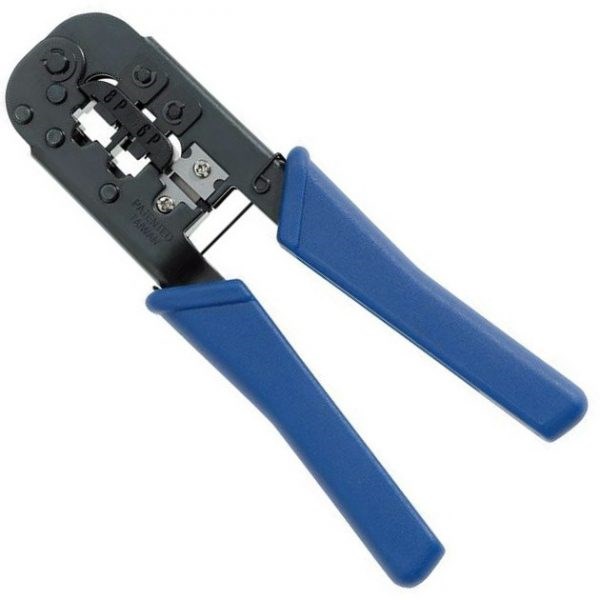

Обжатие телефонного кабеля чаще всего осуществляется с помощью специального инструмента — кримпера. Действуйте в следующей последовательности:
• Уберите наружную оболочку с конца телефонного провода (на 0,5–1 см). Сами жилы не требуют зачищения, так как лезвия коннектора их прорежут. • В раскладке (рис. 2) кабеля КСПВ 2х0,4 нет ничего сложного. Питание и сигнал должны приходиться на два средних контакта разъема. В случае с КСПВ 4х0,4 можно прибегнуть к прямой раскладке (в каждый контакт по одной жиле).
Все — обжимка телефонного кабеля выполнена. Осталось лишь вынуть обжатый кабель из обжимки и внимательно осмотреть «ножи» коннектора на предмет хорошего контакта. Если контакт где-то плохой, потребуется обрезать кабель, использовать новый коннектор и выполнить обжим еще раз.
Если обжим телефонного кабеля «2 жилы» или «4 жилы» сделан правильно, то вы услышите в телефонной трубке желаемый гудок.
Нюансы выполнения обжимки без кримпера
Обжимка телефонного кабеля на 2 или 4 жилы может быть выполнена и без специального инструмента. Сделать это будет несложно. Итак, рассмотрим, как обжать телефонный кабель без кримпера.
Выполняя обжим телефонного кабеля подобным образом, будьте предельно аккуратны и внимательны. Данный способ не всегда обеспечивает высокое качество обжима. К тому же довольно высок риск повреждения кабеля.
Зная, как обжать телефонный кабель «4 жилы» или как выполнить обжим телефонного кабеля «2 жилы» вы легко справитесь с этой задачей. Сможете делать это как с помощью кримпера, так и без него. Весь процесс будет занимать пару минут. Всегда принимайте во внимание все, что написано выше. Только в этом случае вам удастся наладить качественную телефонную связь.
является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам.
Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента: При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения. Для того, чтобы выполнить непосредственный обжим телефонного кабеля, применяется специальный инструмент, способный работать с разными разъемами.
Схемы и способы подключения
Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:
- В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
- Телефоны подключаются к двум центральным контактам.
- Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.
- Перед расправлением жил необходимо зачистить провод примерно на 4 см.
- Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.
Подготовительные работы
Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:
- отвертка с ручкой, покрытой изоляционным материалом;
- подрозетник;
- кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
- перфоратор;
- непосредственно розетка;
- нож;
- несколько саморезов;
- кусачки;
- лента изоляционная;
- мультиметр;
- перчатки для защиты рук;
- двухсторонний скотч;
- карандаш и яркий маркер.
Набор инструментов может меняться в зависимости от способа установки.
Пошаговая инструкция
План действий по монтажу открытого типа выглядит примерно так:
- Защитить руки, надев резиновые перчатки. Это важно: напряжение в сети порой достигает 110 – 120В.
- Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
- Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
- Подсоединить контакты к проводникам.
- Подключить кабельные жилы. Закрепить с помощью специальных винтов.
- В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
- Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
- Надеть крышку.
Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:
- Сразу отметить на стене разводку и месторасположение розетки.
- Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
- Конструкция закрепляется в подрозетнике распорными винтами.
- После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.
Телефонные розетки — классификация, схемы и способы подключения
- Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
- Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
- Зажимы. Используются для соединения провода с сетью.
Полезные советы
Не допустить ошибок в монтаже поможет следование простым советам от специалистов:
- Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
- В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
- На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом — положительные, контакты таких же цветов, но без белого, — отрицательные.
- Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые — положительные, красные, желтые, синие — отрицательные.
Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.
Все — обжимка телефонного кабеля выполнена. Осталось лишь вынуть обжатый кабель из обжимки и внимательно осмотреть «ножи» коннектора на предмет хорошего контакта. Если контакт где-то плохой, потребуется обрезать кабель, использовать новый коннектор и выполнить обжим еще раз. Цены нашей компании достаточно демократичны, за достаточно невысокую стоимость вы гарантированно получаете полный спектр качественно выполненных услуг. Вторая пара позволяет подключать дополнительную линию связи еще с одним абонентом по принципу общения между директором и секретарем, когда на двух аппаратах используется один телефонный номер.

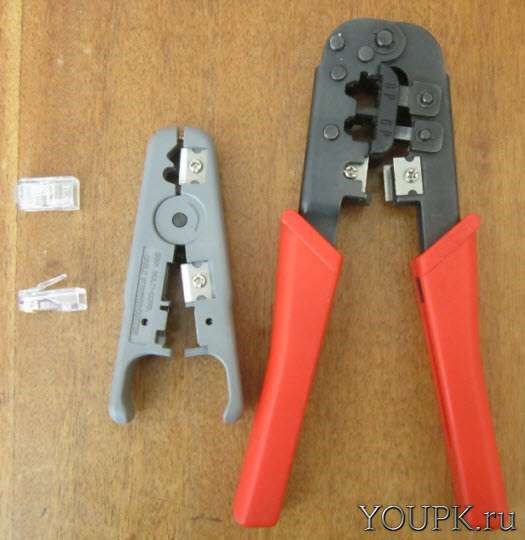

Инструмент для обжимки RJ45, RJ12, RJ11, правила обжима
а. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.
Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте что бы была цела изоляция проводов
Если у вас экранированная витая пара F/UTP, необходимо убрать фольгу
Одиночный стальной проводок зажимаем назад, обрежем его чуть позже для удобства работы
б. Располагаем провода в нужной нам последовательности
Эту последовательность вы можете посмотреть на рисунке ниже
Как подключать телефонные розетки к кабелю правильно? Схема и особенности
а. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов. Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта. Практическая рекомендация При подсоединении концов двухжильного провода к контактам розетки, их полярность не играет никакой роли для работоспособности изделия или качества связи.

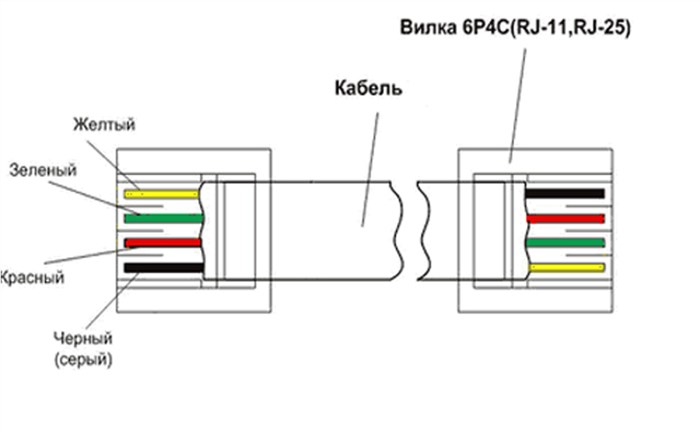

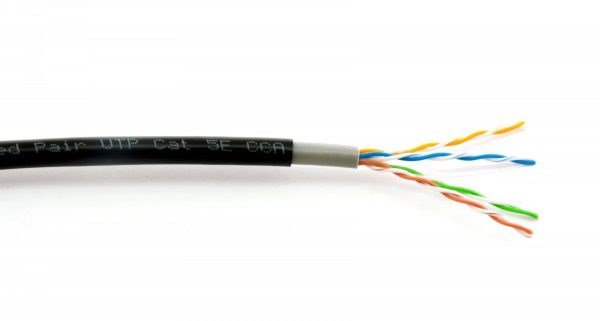

Конструкция кабеля
В состав провода для телефона с четырьмя витыми парами входят:
- Медные жилы или витые пары из нескольких медных проволок. Чаще всего это кабель с четырьмя проводниками, имеющий плоскую форму, используется для ввода линий внутрь квартиры. Проволока скручена плотно таким образом, что конструкция образует единое целое, и разделить ее весьма трудно;
- Изоляция из полиэтилена. Каждая из несущих ток жил находится в индивидуальной оболочке, которая нужна для того, чтобы два контакта не соприкасались. В случае перегрева кабеля или механического повреждения жилы с разными зарядами могут контактировать друг с другом, что приведет к неправильной работе всей магистрали или короткому замыканию;
Важно! Несмотря на то, что в обычной бытовой телефонной сети напряжение не значительное, в случае прямого контакта человека или животного с оголенным проводом могут возникнуть дискомфорт и слабый удар током.
- Далее идет наружная оболочка из ПВХ пленки, которая предотвращает попадание влаги внутрь конструкции, а также защищает кабель от механических повреждений, что особо актуально при монтаже провода между опорами наружным методом.
В некоторых случаях в телефонный провод производители добавляют стальной трос, он не несет токопроводящей нагрузки, а служит опорой и усилением для магистрали. При использовании подобных проводов можно не применять подвесную систему, а устанавливать кабель путем фиксации указанного выше троса.
Как правильно подключить телефонную розетку – схемы монтажа
- Одножильная система. В данном случае провод выполнен из скрученных в один стержень нескольких медных проволок, которые являются несущей конструкцией;
- Двухжильный проводник. В отличие от первой категории, здесь в одном кабеле имеется две пары скрученного в жилы провода из меди;
- Провод с четырьмя витыми парами. Наиболее распространённый из всех перечисленных магистралей, чаще всего используется в качестве разводных сетей внутри многоквартирных домов для индивидуального подключения каждой из квартир.
Процесс монтажа
Для установки и подключения кабеля для телефона чаще всего используются специальные розетки, в которые подводится провод с 4 или 2 витыми парами. Чтобы подключить проводник к оборудованию, необходимо знать, как обжать телефонный кабель с 2 жилами, для этого понадобится специальный инструмент, который называется кримпер.
Алгоритм действий в данном случае будет следующий:
Важно! На этом агрегате имеется множество насадок, которые должны соответствовать размеру монтируемой детали, иначе обжим будет не точный.
Запрещается проводить обжим телефонного кабеля без указанного выше инструмента, так как при незначительном давлении контакт конца провода с вилкой будет слабый, это искажает информацию, передаваемую по электромагнитным полям.
Таким образом, если внимательно изучить паспорт изделия, а также алгоритм обжатия и монтажа кабеля для стационарного телефона, можно самостоятельно выполнить установку и подключение магистрали к любому оборудованию. Важно при этом соблюдать полярность и не допускать контакта несущих жил между собой и подачи не соответствующего параметрам линии напряжения.
