Необходимость обжимки интернет-кабеля может возникнуть в самых неожиданных ситуациях – например, когда нужно установить домашнюю сеть, провести кабель через стену или просто заменить поврежденный участок провода. Обжатие кабеля может показаться сложной процедурой, требующей специальных инструментов и навыков. Однако, существует способ собрать интернет-кабель без обжимки, который подходит для домашних условий и не требует больших затрат и усилий.
Итак, как собрать интернет-кабель без обжимки? Самым важным шагом является правильная подготовка провода. Кабель нужно разрезать на нужный отрезок и очистить от изоляции на обоих концах. После этого следует изучить структуру кабеля и отделить провода друг от друга – обычно они представляют собой 8 отдельных жил, окрашенных в разные цвета. Дальше нужно расплести предварительно разделенные жилы и аккуратно распределить их по порядку цветовой кодировки.
Несмотря на то что данный метод сборки кабеля не обеспечивает такую надежность соединения, как обжатый кабель, он достаточно прост и может быть использован в домашних условиях для временных и небольших задач.
По завершению всех этих манипуляций, остается только проверить работоспособность кабеля и его готовность к использованию. Недостатком этого метода является отсутствие фиксации проводов – поэтому в процессе использования необходимо избегать их изгибов и повреждений. Тем не менее, в определенных ситуациях сборка интернет-кабеля без обжимки может быть полезной и удобной альтернативой.
Инструкция по сборке интернет кабеля без обжимки
Как известно, в современном мире интернет неотъемлемая часть повседневной жизни. Однако, возникает ситуация, когда необходимо подключиться к сети, а обжатый кабель не под рукой. В таком случае можно воспользоваться методом сборки интернет кабеля без обжимки. Ниже представлена простая инструкция, с помощью которой сможете сделать соединение без использования специальных инструментов.
- Подготовьте необходимые материалы: интернет кабель, нож или ножницы, изоляционная лента.
- Рассмотрите конструкцию интернет кабеля. Обычно он состоит из нескольких проводников и оболочки, которую нужно удалить.

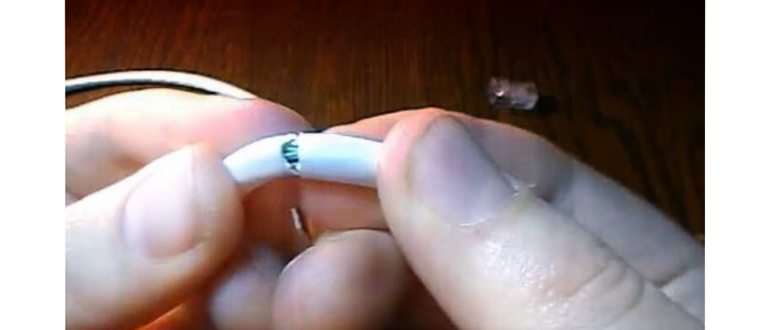

- С помощью ножа или ножниц разрежьте оболочку кабеля на небольшом расстоянии от одного из концов.
- Внимательно удалите оболочку с кабеля, чтобы получить доступ к проводникам. Убедитесь, что проводники не повреждены, иначе соединение может быть нестабильным.
- Разделите проводники по цвету и расположите их в нужном порядке. Обычно используется стандартная цветовая кодировка: белый, оранжевый, зеленый и синий. При необходимости, проконсультируйтесь со специалистом или документацией вашего оборудования.
- Параметр обжатия контактов достаточно важен для качественного соединения. В данном случае рекомендуется применить метод, известный как «заколка».
- Установите проводники в порядке их цвета в ледяную кaпельку на штекере, надавливая на них и фиксируя в отверстиях.
- Побольше проверьте, чтобы все проводники были уложены аккуратно и ни один из них не выступал. При необходимости, примените изоляционную ленту, чтобы проводники не перекрещивались друг с другом.
- Идеально, чтобы проверить готовность соединения, вам пришлось бы использовать специализированный прибор — кримпер. Но если такового нет под рукой, можно воспользоваться другим методом: подсоединить кабель к компьютеру или другому устройству и проверить его работоспособность.
- Дополнительно отметим, что такое подключение может быть временным, и в долгосрочной перспективе все же рекомендуется использовать обжатые кабели, так как они обеспечивают более надежное и стабильное соединение.
В итоге, с помощью данной инструкции, вы сможете собрать интернет кабель без обжимки. Этот метод прост в исполнении и может быть использован в случаях, когда нет возможности воспользоваться обжимкой или требуется временное соединение.
Подготовка к сборке
Прежде чем начать сборку интернет-кабеля без обжимки, необходимо подготовить все необходимые материалы и инструменты.
Для сборки вам понадобятся:
- Кабель: выберите кабель с нужной категорией и длиной. Удостоверьтесь, что кабель способен передавать данные с необходимой скоростью.
- Нож: используйте острый нож для обрезки кабеля.
- Отвертка: подберите отвертку, которая подойдет для откручивания крышки разъема.
- Разъемы: выберите разъемы, подходящие для выбранного кабеля. Они должны быть совместимы с вашим оборудованием.
- Инструменты для подготовки: вам могут понадобиться напильник или ножницы для удаления наружной оболочки кабеля и небольшого куска изоляции с каждого провода.
Прежде чем приступить к сборке, убедитесь, что у вас есть все необходимые материалы и инструменты. Это поможет вам собрать интернет-кабель без обжимки с минимальными усилиями и достичь хорошего качества соединения.
Сборка интернет кабеля
Собрать интернет кабель без обжимки — это просто! Обжимка, которую обычно используют для соединения проводов, может быть сложной и требует специального инструмента. Но есть простой способ сделать это без специальных обжимок.
Как собрать интернет кабель без обжимки?
- Шаг 1: Подготовьте необходимые материалы.
- Шаг 2: Снимите немного изоляции с конца кабеля.
- Шаг 3: Разделите проводники.
- Шаг 4: Скрутите проводники вместе.
- Шаг 5: Установите защитную оболочку.
Вот подробная инструкция:
- Шаг 1: Подготовьте необходимые материалы.
Для сборки интернет кабеля вам понадобится:
- Кабель интернет соединения;
- Кусочек электротехнической изоленты.
- Шаг 2: Снимите немного изоляции с конца кабеля.
Используя ножницы или стриппер (специальный инструмент для снятия изоляции), удалите около 2 см изоляции с конца кабеля. Будьте осторожны, чтобы не повредить проводники внутри кабеля.
- Шаг 3: Разделите проводники.
Разделите проводники внутри кабеля и прямо потом разведите их горизонтально. У вас должно получиться 4 отдельных проводника, обычно окрашенных в разные цвета: белый/серый, оранжевый, зеленый и синий.
- Шаг 4: Скрутите проводники вместе.
Скрутите проводники вместе, параллельно друг другу. Убедитесь, что проводники надежно скручены между собой.
- Шаг 5: Установите защитную оболочку.
Наденьте кусочек электротехнической изоленты на скрученные проводники, чтобы защитить их и сделать кабель более прочным.
Готово! Теперь у вас есть интернет кабель, который вы собрали без использования обжимок. Этот метод может быть использован в случаях, когда специальный инструмент для обжимки недоступен или принципиально не требуется.
Проверка и установка соединения
После сборки интернет-кабеля без обжимки необходимо проверить соединение, чтобы убедиться, что все работает правильно. Для этого можно использовать следующие методы:
- Проверка соединения с помощью светодиодной индикации: Многие сетевые устройства, такие как маршрутизаторы или коммутаторы, имеют светодиодный индикатор, который светится, когда устройство получает сигнал от подключенного к нему кабеля. Если индикатор светится, значит, соединение установлено и работает правильно.
- Проверка соединения с помощью софтверных инструментов: Можно воспользоваться специальными программами, которые позволяют проверить соединение и определить его качество. Например, популярной программой для этой цели является PingPlotter.
- Проверка соединения с помощью сетевого тестера: Если у вас есть сетевой тестер, вы можете воспользоваться им для проверки соединения кабеля. Подключите тестер к одному концу кабеля, а другой конец кабеля подключите к устройству. Затем запустите тестер и выполните необходимую проверку.
После успешной проверки соединения можно приступать к установке интернет-кабеля без обжимки в нужном месте. Убедитесь, что кабель проложен в безопасном месте, где его не повредят и не перекусят. При необходимости закрепите кабель с помощью кабельных скоб или каналов.
Рекомендация: Важно помнить, что сборка интернет-кабеля без использования обжимки может быть менее надежной, чем соединение с обжимкой. Периодически проверяйте соединение и, при необходимости, повторно соберите кабель с использованием обжимки для обеспечения более надежного соединения.
Важные советы и рекомендации
Если вы хотите собрать интернет-кабель без обжимки, вам полезно ознакомиться с несколькими важными советами:
- Выбор кабеля: При выборе кабеля обратите внимание на его тип, категорию и длину. Убедитесь, что выбранный кабель соответствует вашим потребностям и требованиям.
- Качество кабеля: Приобретайте кабель только у надежных производителей, чтоб быть уверенным в его качестве и долговечности.
- Инструменты: Для сборки кабеля без обжимки вам понадобятся специальные инструменты, такие как кабельный нож и разделитель жил. Убедитесь, что у вас есть все необходимое перед началом работы.
При работе с кабелем без обжимки следуйте этим простым рекомендациям:
- Правильная разделка жил: Очистите внешний слой кабеля и аккуратно разделите жилы, не повредив их.
- Надежное соединение: Убедитесь, что вы правильно соединили жилы и они плотно прилегают друг к другу.
- Фиксация соединения: Чтобы обеспечить надежное и прочное соединение, используйте специальные средства для фиксации, такие как наконечники или термоусадочные трубки.
Если вы собираетесь собрать интернет-кабель без обжимки и не уверены в своих навыках, лучше обратиться к профессионалам, которые помогут вам сделать качественное соединение и обеспечат стабильную работу вашего интернета.
Вы можете задать вопрос эксперту
Как обжать?
- Сначала следует приготовить инструмент для обжима витой пары, все должно быть под рукой.
- Обрезается изоляция на большее расстояние, чем нужно для коннектора. Так будет легче обжимать в дальнейшем. Надрежьте по кругу изоляционный слой и согните его. Отрезанная часть легко сломается и снимется.
- Сначала отделяется каждая скрутка, а потом отдельно жилы. Нужно как следует их выровнять.
- Расположите проводки по выбранной схеме.
- Плотно подгоните жилы, чтобы они соединились вместе в ровный ряд. Нужно крепко держать за основание и не отпускать.
- Чуть выше основания коннектора есть линия. Ее надо совместить с краем изоляции и обрезать «хвосты», которые заходят за другой край коннектора.
- Сразу же берем коннектор хвостовиком вниз и вставляем жилы внутрь. Давить нельзя, кабель должен зайти легко. Каждый провод должен зайти в свою канавку до упора. Проверьте, глядя сбоку и в торец. Если не зашли, то дожимаем кабель.
- Когда все в порядке, не отпуская кабель, вставляем коннектор в клещи обжима для интернет-кабеля, инструмент должен быть готов.
Если пользуетесь прямой схемой, на втором конце витой пары разместите жилы в том же порядке. Для перекрестной схемы поменяйте порядок на обратный.
Если обжимаете четырехжильная витая пара, аккуратно вставьте все провода в свои бороздки, пропуская лишние согласно схеме. С первого раза это сделать сложно, требуется навык. Если вам часто приходится делать подключение по Ethernet, как обжать кабель в теории вы знаете, а опыт придет со временем.
Категории по пропускной способности
Витая пара также делится на категории, в зависимости от её пропускной способности.
Для создания домашней локальной сети достаточно использовать cat 5 или 5e. В офисах компаний обычно используются 5, 5e, реже 6, 6a, а 7 и 7а.
- Cat 5 — пары работают с частотой до 100 мгц, пропускают до 100 мегабит в секунду;
- Cat 5e — пары с рабочей частотой до 125 мгц, пропускает до 1 тыс. мегабит в секунду (1 гигабит в секунду).;
- Cat 6 и Cat 6a — пары работают с частотой 250 и 500 мгц соответственно, могут пропускать до 10гигабит в секунду;
- Cat 7 и 7a — пары работают с частотой 600 и 1200 мгц соответственно, могут пропускать до 100 гигабит в секунду.
Самой популярной из них на момент написания статьи является витая пара FTP Cat 5e, потому что она может пропускать данные со скорость до 1 гигабит/сек и при этом достаточно дешёвая. Именно этот кабель стоит приобретать для создания локальной компьютерной сети или подключения ПК к роутеру.
Также запаситесь ножницами и острым лезвием. Это может быть канцелярский или перочинный нож, подойдет и кухонный.
Подготовка к обжиму
Прежде чем приступать к обжиму, необходимо снять изоляционный материал с одного из концов витой пары. Для удобства достаточно убрать 2-3 сантиметра.
Под изоляцией мы обнаруживаем 8 цветных проводов. Их нужно расположить в определённом порядке — прямом или перекрёстном. Выбор зависит от того, как будет использоваться кабель. Простая проверка:
- Прямое обжатие используется для соединения активного и пассивного устройства. Например, для подключения компьютера к маршрутизатору. Это самый популярный способ. К вашему роутеру или сетевой карте компьютера тоже подключен интернет-кабель с прямым обжатием.
- Перекрестное обжатие (кроссовер) используется для соединения однотипного сетевого оборудования: компьютера с компьютером или маршрутизатора с маршрутизатором. Этот способ применяется намного реже
При прямом обжиме провода с обеих сторон кабеля располагаются в одинаковом порядке. Они должны выглядеть так: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый.
Когда очевидно, что дальше провода уже продвинуть нельзя, нужно их закрепить. Вставляем коннектор в обжимные клещи до упора. С силой сжимаем их рукоятки — ножи войдут в коннектор и продавят контакты.
На этом обжим витой пары на 8 жил завершён. Повторяем операцию для второго конца витой пары, после чего можно подключать кабель к роутеру или компьютеру и проверять его работоспособность.
Клещи
- прибор имеет удобную форму, прост в использовании;
- с его помощью можно безопасно выполнить процедуру обжатия;
- кримпер экономит вам время, ведь с его помощью можно провести несколько этапов, не задействовав дополнительное оборудование.
- Избавьтесь от старого коннектора. В дальнейшем он пригодится как образец распиновки жил.
- Важно зачистить жилы от внешней оболочки. Отмерьте длину от отрезанного края, затем вставьте провод
- Зачищенную зону. Далее надкусите с помощью кримпера шнур.
- Распутайте цветные жилы. Слишком длинные шнуры следует укоротить.
- Проводку расположите в правильной последовательности.
- Жилы вставляют в коннектор таким образом, чтобы внешняя оплетка залезала во внутреннюю часть.
- Шнур помещают совместно с коннектором в зону для обжима. После этого стоит их зажать кримпером.
- Завершающий этап заключается в проверке качества выполненной работы, работоспособности изделия.
Уже обжатый провод необходимо вставить в порт, после чего проверить соединение. Если вы заметили, что лампочка LAN- или WAN-порта заморгала, после чего появилось интернет-подключение, устройство появилось в сети, тогда процедура выполнена правильно.
Категория и защитная оболочка
Категория кабеля имеет важное значение при обжиме кабеля для подключения Интернета или настройке локальной сети. Нужно задействовать категорию не ниже CAT 5. Посмотреть номер можно на оболочке. Всего есть 7 категорий:
Форма, оплетка и цвет витой пары имеют значение. Классический кабель получил серую расцветку. Он сделан из ПВХ, обозначается буквами PVC. Применяется в помещениях, дешев, но боится огня и подвержен воздействию жары или холода.
Из полиэтилена (обозначение – PE) делают кабель для прокладки снаружи помещений. Он не боится температурных перепадов и влаги, часто оснащен несущим тросом для натяжения кабеля между опорами, без опасения нарушить целостность жил.
Оранжевый или ярко-красный сообщает, что кабель не горит. Он изготовлен из малодымного безгалогенного компаунда (маркировка – LSZH). Используется в помещениях, где высокие требования к пожарной безопасности. Такой кабель дороже, чем стандартный PVC, но более долговечен и безопасен.
По форме провод бывает круглым или плоским. На технические характеристики это не влияет.
Витая пара состоит из 2 или 4 пар (4 или 8 проводов соответственно). Если скорость Интернета до 100 Мбит/сек, достаточно 2 пар. Если же скорость от 100 Мбит/сек до 1 Гбит/сек, то задействуют все 8 контактов.
Обжим витой пары : 4 комментария
Здравствуйте. Подскажите, кросс обжим витой пары используется только для соединения компьютеров? А как мне прокинуть кабель между маршрутизаторами?
Здравствуйте, Михаил. На самом деле перекрестный обжим применяют для прямого соединения двух сетевых карт: Компьютер — компьютер, свитч — свитч, хаб — хаб, маршрутизатор — маршрутизатор.
Здравствуйте. Телефонные кабеля имеют 2 или 4 жилы. В обоих случаях используется прямая схема обжима. Жилы вставляются в центральные борозды, 2 или 4 соответственно.
Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.
