Веб-панель допускает одновременную работу с нескольких компьютеров, при этом доступ можно получить извне домашней сети. Загрузка устройства занимает около 45 с. Средства диагностики по IP-адресам и URL включают Traceroute с настройкой числа шагов и Ping с настройкой размера, числа пингов и таймаута. При активации опции Auto-unlock PIN , роутер в автоматическом режиме начнет делать ввод PIN-кода во время включения или перезагрузки.

TP-LINK TL-MR3420 — недорогой двухантенный домашний роутер Wi-Fi с возможностью подключения сотовых модемов

• поддержка 802.11 IEEE 802.11n/b/g, IEEE 802.3/3u, USB 2.0
• 2 съемных дипольных всенаправленных антенны с коэффицентом усиления 3 dBi, разъемы Reverse SMA
• чувствительность приемника -68 дБм при соединении на 270 Мбит/с (при 10% Packet Error Rate), 68 дБм при соединении на 130 Мбит (10% PER), 68 дБм при соединении на 108 Мбит/с (10% PER), 68 дБм при соединении на 54 Мбит/с (10% PER), 85 дБм при соединении на 11 Мбит/с (10% PER), 88 дБм при соединении на 6 Мбит/с (10% PER), 90 дБм при соединении на 1 Мбит/с (8% PER)
• частоты 2,412-2,4835 ГГц (802.11 b/g/n)
• максимальная мощность передачи 20 дБм
• 4 Ethernet-порта на 10/100 Мбит/с для локальной сети
• 1 Ethernet-порт на 10/100 Мбит/с для подключения к ADSL-модему или домовой сети
• 1 порт USB 2.0
• поддержка WDS; объединение нескольких точек доступа для увеличения дальности
• поддержка типов интернет-соединения PPPoE, PPTP, L2TP, Russia (PPPoE, PPTP, L2TP)
• поддержка шифрования WEP(HEX/ASCII) 64/128-bit, WPA(AES/TKIP), WPA/WPA2-Radius, WPA-PSK/WPA2-PSK
• размеры 174 x 111 x 30 мм
• питание 12 В/1А

Зеленый цвет, вероятно, должен символизировать безопасность QSS

Мнение эксперта

Логинов Александр Евгеньевич, специалист по вопросам мобильной связи и интернета

Если у вас что-то не получается освоить самостоятельно, задавайте вопросы мне!

Задать вопрос эксперту

Если у вас договор с поставщиком на него, то вам достаточно выбрать в первой строчке конфигуратора Динамический IP и сохранить настройку. Если вам нужна дополнительная консультация, пишите мне!

TP-LINK TL-MR3420 — недорогой двухантенный домашний роутер Wi-Fi с возможностью подключения сотовых модемов: Интересности из Интернета.

Внешний вид

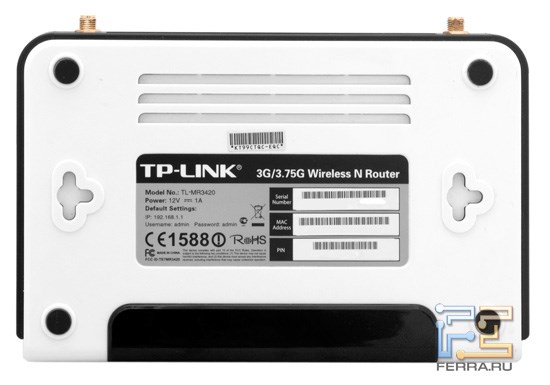

Некоторые производители кладут мягкие ножки в комплект, но у TP-LINK TL-MR3420 они уже приклеены

На днище корпуса роутера есть Т-образные пазы для крепления на стену, позволяющие повесить его портами снизу, сверху или сбоку, чтобы не перегибать уже проложенные по стене провода. Желательно, чтобы антенны при этом были направлены вертикально.

Порт WAN для подключения к домовой сети или ADSL-модему и порты LAN — разного цвета

Словом, внешне все довольно стандартно и привычно, пользователю можно лишь запомнить, что негорящий (кроме как при перезагрузке) индикатор SYS означает неполадки в самом устройстве.

Для tl-mr3420, 3220 — 192.168.1.1 логин и пароль для входа admin/admin
Для tl-mt3020 — 192.168.0.254 также admin/admin , и нажмите Вход. Для выполнения более подробных настроек используются две другие вкладки Базовые настройки Basic и Расширенные настройки Advanced. Для Windows 7 Пуск набираете Просмотр сетевых подключений Подключение по локальной сети Свойства Протокол интернета версии 4 TCP IPv4 и Свойства Получить IP-автоматически и Получить адрес DNS-сервера автоматически.

Характеристики устройства

Расскажем о характеристиках данного устройства. Основные параметры маршрутизатора перечислены ниже:

Необходимо сначала подсоединить антенны и направить их строго вверх. Позднее вы сможете улучшить качество сигнала в случае необходимости и расположить антенны в нужном направлении.

Затем надо вставить Micro-SIM в соответствующий слот до характерного щелчка. Потом устройство подключается к электросети при помощи блока питания, который имеет средние размеры. На нем нет никаких индикаторов. Длина кабеля блока питания составляет 0.5 м, поэтому устройство должно размещаться от электророзетки на таком расстоянии.

Подключение маршрутизатора к сети провайдера осуществляется с помощью патч-корда из комплекта. Для этого Ethernet-кабель надо подсоединить к совмещенному порту «LAN4/WAN». Выделенного WAN-разъема в данной модели роутера нет.

Мнение эксперта

Логинов Александр Евгеньевич, специалист по вопросам мобильной связи и интернета

Если у вас что-то не получается освоить самостоятельно, задавайте вопросы мне!

Задать вопрос эксперту

Выберите WPA-PSK WPA2-PSK В поле PSK Password Пароль PSK введите пароль для Вашей беспроводной сети не менее 8 знаков, англ буквы цифры. Если вам нужна дополнительная консультация, пишите мне!

TP-Link TL-MR3420 инструкция — Скачать инструкцию обслуживания устройства TP-Link TL-MR3420

Настройка роутера и обзор возможностей

Базовый для ТП-Линка вариант интерфейса включает 3 «уровня сложности», который реализован в виде соответствующих вкладок. Чтобы оперативно настроить интернет и начать его раздавать, потребуется выполнить 5 несложных шагов во вкладке «Быстрая настройка» («Quick Setup»). Руководство по быстрой настройке устройства выглядит так:

Для выполнения более подробных настроек используются две другие вкладки — «Базовые настройки» («Basic») и «Расширенные настройки» («Advanced»).

Причина того, почему требуется перезагрузка при переходе с мобильного интернета на проводной, заключается в следующем. Это двойное назначение комбинированного Ethernet-порта — «LAN4/WAN». Замена «Режима работы» («Operation Mode») определяет, какой тип порта будет установлен после такой процедуры изменения режима — LAN- или WAN-порт.

Посмотрел, что очень мало написано об этом роутере и решил, что он стоит того, чтобы написать о нем чуточку подробнее. Мои интернет провайдер при подключении интернета предложил мне купить данную модель роутера, кратко глянув обзор. Для Windows 7 Пуск набираете Просмотр сетевых подключений Подключение по локальной сети Свойства Протокол интернета версии 4 TCP IPv4 и Свойства Получить IP-автоматически и Получить адрес DNS-сервера автоматически. Давно хотела себе роутер приобрести, в доме только один компьютер и он постоянно занят, то муж в WOT страну защищает, то дочка в Улитку БОБА играет или мультики смотрит У своего провайдера уточнила какой лучше.

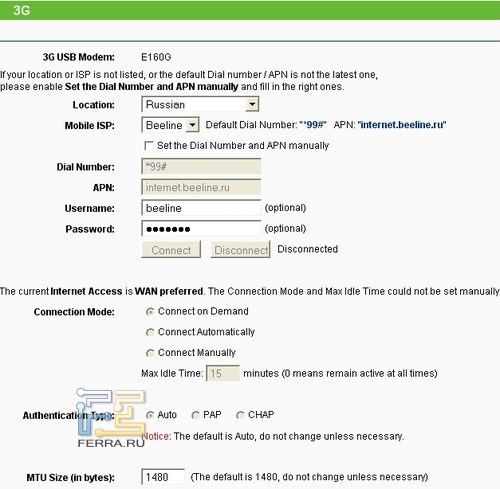

Настройка 3G модема

1. Для начала нам необходимо указать тип доступа в сеть.

2. Вставьте 3g модем в разъем usb роутера.
Перейдите на вкладку Status, убедитесь, что модем успешно распознался роутером:

Мой модем (huaway e367) для билайн завелся с такими настройками:

4. Для проверки статуса соединения переходим в меню «Status»

При успешном подключении в Status’е у вас должно появится примерно следующее:

Мнение эксперта

Логинов Александр Евгеньевич, специалист по вопросам мобильной связи и интернета

Если у вас что-то не получается освоить самостоятельно, задавайте вопросы мне!

Задать вопрос эксперту

Индикаторы устройства электропитание, интернет-сеть, беспроводное соединение, подключение по проводу и светодиод мобильной сети. Если вам нужна дополнительная консультация, пишите мне!

Отзывы о Wi-Fi роутер TP-Link TL-MR3420

Настройка беспроводной сети роутера

1. Открываем браузер и в строке адреса пишем http://192.168.1.1/
2. Для доступа на WEB интерфейс устройства у вас запросят логин и пароль по умолчанию admin/admin
3. Зайдите в раздел QSS (Функция QSS) и отключите его, нажав Disable (Отключить)

4. Зайдя на WEB интерфейс устройства переходим в меню «Wireless» (Беспроводной режим) и выбираем там подменю «Wireless settings» (Настройки беспроводного режима)

После настроек — сохраните — Save (Сохранить)

5. Перейдите в подменю «Wireless Security» (Защита беспроводного режима)

Выберите WPA-PSK/WPA2-PSK
В поле PSK Password (Пароль PSK) введите пароль для Вашей беспроводной сети ( не менее 8 знаков, англ буквы/цифры )

Сохраните — Save.
После этого перезагрузите ваш роутер через раздел «System tools» (Системные инструменты) -> «Reboot» (Перезагрузка)
