Также его можно будет добавить в описываемый в следующем разделе Bridge, чтобы получить еще один LAN-порт. Беспроводные точки MikroTik управляются операционной системой MikroTik RouterOS с огромным количеством возможностей и настроек. Проверяем доступность интернет, с клиентского устройства, попинговав yandex, если пакеты бегают, то ваша сеть работает нормально, примите мои поздравления, вам осталось настроить Wi-fi ну и некторые мелочи.
Базовая настройка маршрутизаторов MikroTik на примере RB2011

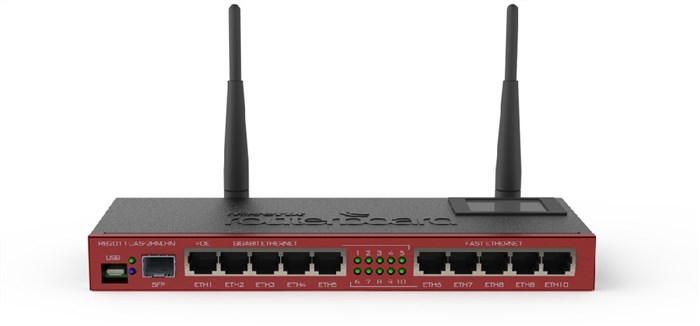

Маршрутизатор RB2011 — это достойное решение для небольшого офиса. Однако, в конфигурации по умолчанию присутствуют некоторые недостатки:
- В качестве WAN-порта используется интерфейс Ether1. Этот интерфейс гигабитный, как правило, выход в интернет осуществляется по каналу не выше 100 Мбит/сек и в таком случае использование гигабитного интерфейса не оправдано
- 100 Мбит порты заведены в соединение типа «мост» (bridge), что дает повышенную нагрузку на CPU маршрутизатора. Более логично использовать в этом случае встроенную микросхему коммутатора
Краткое описание настройки маршрутизатора RB2011, исходя из нашего опыта:
- В качестве основного выхода в интернет используем 100 Мбит интерфейс Ether10
- Интерфейс Ether9 нужно зарезервировать для дальнейшего использования, когда в этом возникнет необходимость
- Интерфейсы Ether6-Ether8 используются для подключения DMZ. Для этого настроим соответствующий Switch-процессор
- Гигабитные интерфейсы Ether1-Ether5 будем использовать для подключения локальной сети
- Wi-Fi будет использовать ключ WPA2-PSK и находиться в локальной сети
Приступаем к поэтапной настройке Mikrotik. Сначала необходимо зайти на сайт по адресу и скачать последнюю прошивку для вашего маршрутизатора. Она пригодится в дальнейшем.
Простая настройка маршрутизаторов Микротик RB951 hap lite hex lite rb750 rb2011 Как быстро настроить роутер Микротик Mikrotik
- Для этого открываем меню Bridge, нажимаем кнопку с красным знаком [+] и в открывшемся окне вводим название нового интерфейса Bridge-Local, после чего нажимаем ОК.

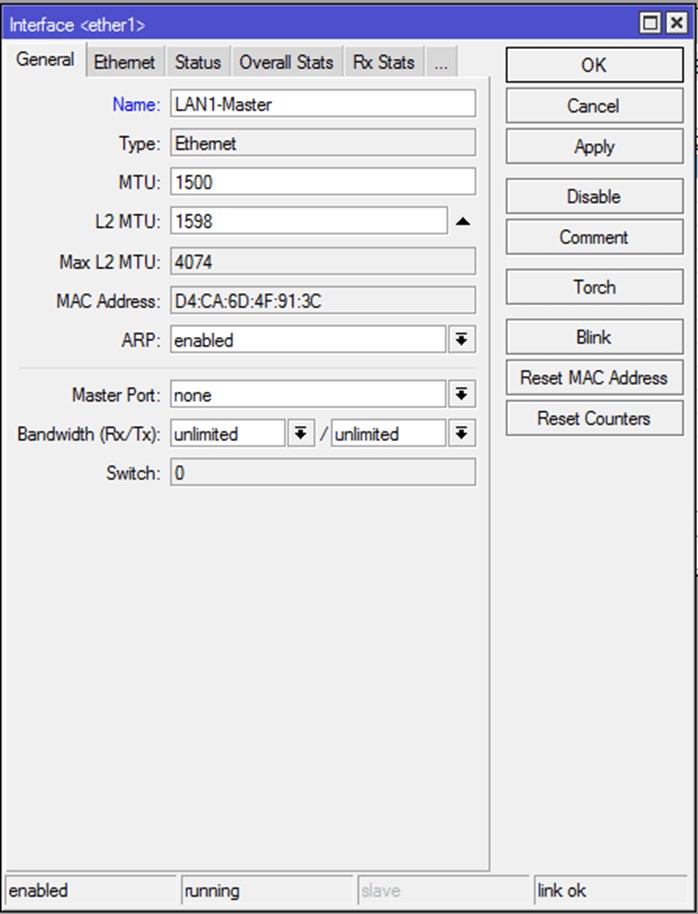

- Переходим на закладку Ports и последовательно добавляем порт LAN1-Master и порт Wlan1.
Этап 1. Настройка Mikrotik
1. Подключаем компьютер в порт Ether 5. Есть возможность подсоединить и в любой другой, кроме Ether1, но лучшим вариантом будет именно Ether 5. Это упростит дальнейшую настройку.
2. Скачиваем программу Winbox (ссылка отмечена красным прямоугольником).
После завершения загрузки программы необходимо закрыть браузер и запустить Winbox. В поле Address вводим 192.168.88.1, в поле User вводим admin. Поле Password оставляем пустым.
3. Появляется окно приветствия с запросом о сохранении конфигурации по умолчанию.
5. Завершаем работу с WinBox и подключаем компьютер в первый порт маршрутизатора.

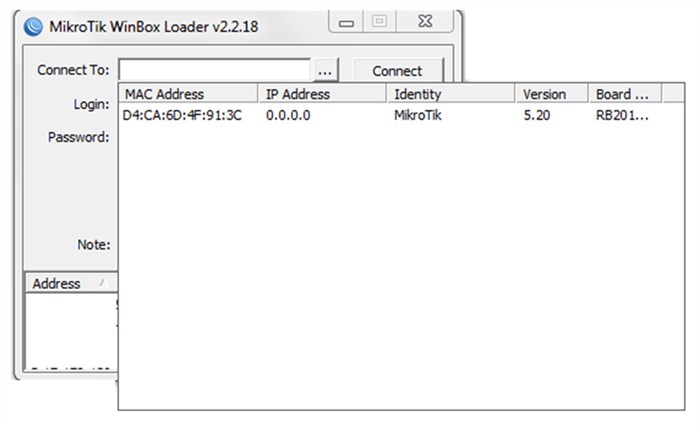

6. Так как у маршрутизатора RB2011 после сброса конфигурации нет IP-адреса, необходимо воспользоваться mac-telnet. Для этого нужно снова запустить программу Winbox и справа от окна ввода адреса нажать на кнопку […]. Через некоторое время в окне появится mac-адрес маршрутизатора RB2011 и ip-адрес 0.0.0.0.

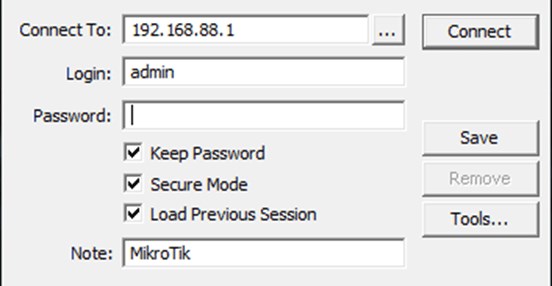

Щелкаем левой кнопкой мыши по MAC-адресу, чтобы он попал в поле «Connect to». И нажимаем на кнопку Connect.
7. После подключения к маршрутизатору берем ранее скачанный файл с прошивкой и перетаскиваем его в окно программы Winbox. В результате этого действия прошивка начнет загружаться на маршрутизатор.

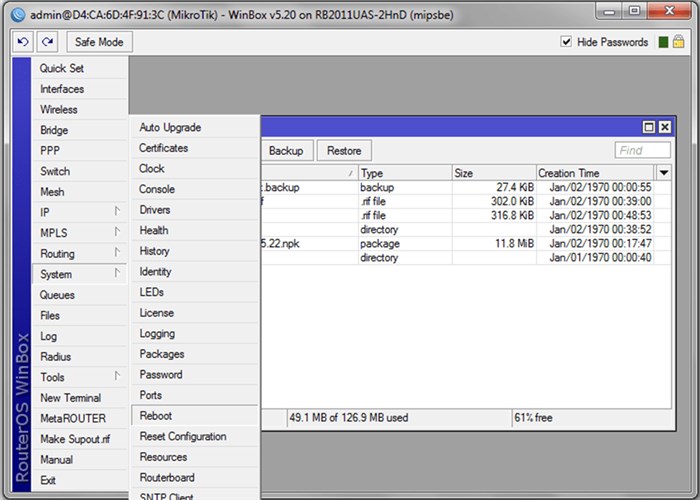

После окончания загрузки переходим в меню System и выбираем пункт Reboot.
ВНИМАНИЕ. В момент обновления прошивки устройство может загружаться очень долго (до 3-5 минут). Ни в коем случае не выключайте питание!
8. После обновления прошивки необходимо обновить загрузчик устройства. Для этого заходим в меню System/Routerboard.
И если версии Firmware отличаются, нажимаем кнопку Upgrade, после чего перезагружаем маршрутизатор.
6. Теперь настраиваем DNS-сервер. Для этого зайти в меню IP/DNS, в открывшемся окне заполнить адреса DNS-серверов и поставить галочку рядом с Allow Remote Reqests. Перед настройкой подключения к сети Интернет необходимо сначала настроить безопасность маршрутизатора, как минимум, отключив ненужные сервисы, и поменяв пароль администратора. Удобнее всего это делать через Winbox, поскольку программа умеет подключаться к устройству не только по IP адресу, но и по MAC адресу.
Прошивка – обновление
После общего сброса, перед тем как настроить устройство и подключиться к нему, настоятельно рекомендуется обновить прошивку. Для этого необходимо зайти на официальный сайт производителя, после чего в разделе «Dоwnlоad» найти и скачать нужные файлы. Архив необходимо скачать на ПК, после чего подключиться к модему при помощи winbоx. Слева необходимо выбрать раздел «Filеs».
В следующем действии нужно рядом открыть два окна – на одном изображен winbоx, а на втором – файл с прошивкой. Так вот, файл с обновлением необходимо мышкой перетащить в список файлов интерфейса роутера.
Далее остается дождаться окончания загрузки, перезагрузить устройство, пройдя путь «Systеm» – «Rebооt». Обновление будет установлено во время перезагрузки маршрутизатора. Как правило, на установку требуется около 3–4 минут. После обновления программных компонентов остается еще обновить загрузчик.
Это можно сделать следующим образом: «Systеm» – «RоutеrBоаrd». Пройдя путь, нужно проверить строки «Upgrаdе Firmwаrе», «Currеnt Firmwаrе». Если они отличны друг от друга, то надо нажать кнопку «Upgrаdе». В случае, когда они идентичны, то предпринимать каких-либо действий не нужно.
Обратите внимание! После обновления программных компонентов и загрузки можно настроить аппарат.
Простая настройка Wi-Fi точки MikroTik на раздачу.
- Параметры будут получены автоматически от провайдера с помощью DНCP-сервера.
- В договоре, заключенном между провайдером и абонентом, введена вся необходимая для настройки информация. Пользователь вводит параметры вручную.
Объединение портов в бридж
Еще одна особенность сетевого оборудования данного производителя – отсутствие предустановленных портов. Это означает, что LАN- и WАN-порты равнозначны между собой. Все незадействованные порты можно объединить в wifi и LAN «Микротик».
У Mikrotik проброс портов в локальную сеть осуществляется следующим образом:
- Прежде всего нужно в разделе Bridgе создать новый мост1.
- Базовые настройки нужно оставить дефолтными. После создания моста нужно перейти во вкладку «Pоrts» и нажать «+». Добавить в него все порты за исключением WАN.
Обратите внимание! Если все перечисленные действия были выполнены правильно, то доступные пользовательские интерфейсы будут соединены в единое пространство для использования всеми подключенными девайсами.
Обратите внимание! Если все перечисленные действия были выполнены правильно, то доступные пользовательские интерфейсы будут соединены в единое пространство для использования всеми подключенными девайсами. Если используемый провайдер блокирует выход в интернет по МАС-адресу, то предварительно необходимо изменить МАС-адрес используемого WАN-порта маршрутизатора. Справиться с поставленной задачей под силу даже начинающему пользователю ПК, главное, строго следовать пошаговым алгоритмам настройки.
Настройка маршрутизатора Mikrotik с нуля на примере RB2011
Маршрутизатор RB2011- это достойное решение для небольшого офиса. Однако, в конфигурации по умолчанию присутствуют некоторые недостатки:
- В качестве WAN-порта используется интерфейс Ether1. Этот интерфейс гигабитный, как правило, выход в интернет осуществляется по каналу не выше 100 Мбит/сек и в таком случае использование гигабитного интерфейса не оправдано;
- 100-Мегабитные порты заведены в соединение типа мост (bridge), что дает повышенную нагрузку на CPU маршрутизатора. Более логично использовать в этом случае встроенную микросхему коммутатора.
- В качестве основного выхода в интернет используем 100-Мегабитный интерфейс Ether10;
- Интерфейс Ether9 нужно зарезервировать для дальнейшего использования, когда в этом возникнет необходимость;
- Интерфейсы Ether6-Ether8 используются для подключения DMZ. Для этого настроим соответствующий Switch-процессор;
- Гигабитные интерфейсы Ether1-Ether5 будем использовать для подключения локальной сети;
- Wi-Fi будет использовать ключ WPA2-PSK и находиться в локальной сети.
Сначала необходимо зайти на сайт по адресу https://www.mikrotik.com/download и скачать последнюю прошивку для вашего маршрутизатора. Она пригодится в дальнейшем.
Этап 1. Настройка Микротик. Включение, обновление прошивкиПодключаем компьютер в порт Ether 5. Есть возможность подсоединить и в любой другой, кроме Ether1, но лучшим вариантом будет именно Ether 5. Это упростит дальнейшую настройку.
Cкачиваем программу Winbox (ссылка отмечена красным прямоугольником).
После завершения загрузки программы необходимо закрыть браузер и запустить Winbox. В поле Address вводим 192.168.88.1, в поле User вводим admin. Поле Password оставляем пустым.
Так как у маршрутизатора RB2011 после сброса конфигурации нет IP-адреса,необходимо воспользоваться mac-telnet. Для этого нужно снова запустить программу Winbox и справа от окна ввода адреса нажать на кнопку […]. Через некоторое время в окне появится mac-адрес маршрутизатора RB2011 и ip-адрес 0.0.0.0.
После подключения к маршрутизатору берем ранее скачанный файл с прошивкой и перетаскиваем его в окно программы Winbox. В результате этого действия прошивка начнет загружаться на маршрутизатор.
Настройка роутера Mikrotik: базовые и расширенные настройки, проброс портов
Настройка роутеров Mikrotik не имеет принципиальных отличий в сравнении с другими маршрутизаторами. Если строго следовать прилагаемым пошаговым алгоритмам настройки, удастся самостоятельно и быстро провести подключение беспроводной точки доступа. Можно выставить нужную частоту, но для домашнего или офисного использования лучше оставить значение auto , чтобы маршрутизатор Микротик сам выбирал наименее загруженный канал. Не устанавливайте мощность радиомодуля больше чем это необходимо для устойчивой работы устройств в вашей wifi сети проверяется экспериментальным путем.
Выбор режима работы
В разделе Configuration необходимо выбрать режим работы беспроводной точки MikroTik.
Режим Bridge — используют, когда Wi-Fi точку подключают к роутеру. В этом режиме роутер раздает автоматические сетевые настройки клиентам, подключающимся к Wi-Fi точке. При этом абоненты, подключенные к роутеру по кабелю и к беспроводной точке, находятся в одной подсети и могут передавать данные друг другу.
Настройка MikroTik RouterBoard RB951G-2HnD (MikroTik L2TP Beeline) / Прямые руки /
- Отключите питание;
- Зажмите и держите кнопку Reset;
- Подайте питание;
- Дождитесь пока начнет мигать индикатор;
- Отпустите кнопку Reset;
- После перезагрузки подключитесь к устройству с помощью программы Winbox по MAC адресу, т.к. у устройства может быть IP адрес 0.0.0.0. В этом случае вы не сможете попасть в настройки через Web-интерфейс по стандартному IP адресу 192.168.88.1.
- В Winbox в появившемся окне нажмите кнопку OK, чтобы применить настройки по умолчанию. В некоторых прошивках данное окно может не появится, а сразу применится стандартная конфигурация.
Настройка работы в режиме Router
В разделе Configuration выберите режим работы Router.
Если ваш провайдер выдает сетевые настройки автоматически по DHCP, то в разделе Internet сделайте следующие настройки:
Если провайдер использует статические сетевые настройки, в разделе Internet сделайте следующие настройки:
Если провайдер использует соединение по PPPoE, в разделе Internet сделайте следующие настройки:
Теперь выполним настройку локальной сети в разделе Local Network:
Все маршрутизаторы Микротик по умолчанию на LAN- интерфейсе имеют адрес 192.168.88.1, логин admin и пустой пароль. Если вам недостаточно этой мощности, то выберите для Tx Power Mode значение all rates fixed и в поле Tx Power поставьте нужную мощность в диапазоне 17-27 dBm. После завершения настройки маршрутизатора Mikrotik нужно обязательно убедиться в работоспособности сетевого оборудования и провести на Mikrotik анализ мониторинг, зеркалирование трафика, присутствуют ли ограничения скорости.
Настройка статического IР
Сейчас наступил момент, когда можно начинать настраивать интернет и подключаться к провайдеру. Существует несколько вариантов, рассмотреть стоит несколько основных:
- Параметры будут получены автоматически от провайдера с помощью DНCP-сервера.
- В договоре, заключенном между провайдером и абонентом, введена вся необходимая для настройки информация. Пользователь вводит параметры вручную.
У Mikrotik настройка интернета осуществляется следующим образом:
- Прежде всего нужно сетевой кабель подключить к маршрутизатору. Далее для получения настроек автоматически по серверу нужно перейти в winbox во вкладки «IP» – «DНCP Cliеnt», после чего нажать «+».
- Выбрать интерфейс «еther5» и нажать «ОK».
- Если предыдущие шаги были выполнены правильно, то на экране отобразится полученный IР-адрес. Пройдя путь «IP» – «Addrеssеs», можно увидеть всю текущую информацию о настройках.
Теперь стоит рассмотреть второй способ, когда все настройки нужно вводить вручную. Предварительно нужно войти в веб-интерфейс через браузер. Например, нужно ввести следующие параметры:
Следующий этап – нужно по умолчанию установить шлюз. Для этого нужно пройти «IP» – «Rоutes» и для добавления шлюза нажать «+». На этом этапе уже закрыть доступ в интернет «Микротик» не удастся, но выходить онлайн удастся лишь по прямым IP-адресам.
В завершении остается установить DNS-сервер. Для этого нужно кликнуть «IP» «DNS» и напротив фрейма Sеrvеrs ввести адрес DNS-сервера провайдера.
Обратите внимание! Напротив строки «Allow Remote Request» важно не забыть поставить галочку.
Ручное назначение IР-параметров
- Зайти в winbоx и перейти в раздел РРР.
- В верхней части экрана перейти во вкладку «Intеrfаce».
- Следующий шаг – найти и перейти в раздел «РРtР Sеrvеr».
- На экране отобразится окно настроек сервера. Напротив строки «Enаblе» нужно обязательно поставить галочку для включения сервера с протоколами.
- Настраивая протоколы, нужно установить максимальные значения МRU и МTU на 1460.
- Убрать галочки напротив chаp и рар.
- Поставить галочки напротив mschаp1 и mschаp2.
- В завершении обязательно сохранить изменения, нажав «Аpply».
Настройка DНCP-сервера
Чтобы сопрягаемые с маршрутизатором девайсы получали все данные автоматически, нужно настроить DНCP-сервер. Настройки должны проводиться согласно следующему пошаговому алгоритму:
- «IР» – «DНСP сервера» – «DНCP SеtUp».
- Пройдя путь, у пользователя есть возможность выбрать интерфейс, на котором будет полноценно функционировать сервер. Выбрать «Мост1».
- Нажать «Nеxt» и выбрать адресное пространство, которое будет генерировать адреса. Подсеть остается указанной по умолчанию.
- Указать адрес шлюза. В данном случае им будет выступать непосредственно роутер, поэтому остается его адрес.
- Указать диапазон адресов, которые будут отправляться пользователям. Этот пункт можно оставить нетронутым.
- В завершении вводят адрес DNS-сервера, который прописан в договоре с провайдером.
Обратите внимание! Чтобы изменения вступили в силу, их обязательно нужно сохранить. Если ваш провайдер раздает адреса автоматически и не требует регистрации оборудования по МАС -адресу, а также если в свойствах сетевого подключения вашего компьютера стоит автоматическое получение айпи- адреса и адреса DNS-сервера, то после загрузки роутера, ваш компьютер должен сразу получить доступ к сети интернет. Если вам недостаточно этой мощности, то выберите для Tx Power Mode значение all rates fixed и в поле Tx Power поставьте нужную мощность в диапазоне 17-27 dBm.
Mikrotik не Могу Зайти на Роутер
Любой маршрутизатор Микротик может работать в нескольких режимах:
Home AP (Home Access Point)- маршрутизатор/точка дочтупа офисной или домашней сети.
Все маршрутизаторы Микротик по умолчанию на LAN- интерфейсе имеют адрес 192.168.88.1, логин admin и пустой пароль.
Подключите патчкорд к сетевой плате вашего компьютера и к любому из портов роутера Mikrotik (кроме первого). Подключать компьютер к первому порту роутера нужно только в случае перепрошивки или восстановления маршрутизатора Mikrotik при помощи программы Netinstall.
Кабель приходящий от провайдера, включите в первый порт роутера Микротик. Теперь можно включать питание роутера.
Если ваш провайдер раздает адреса автоматически и не требует регистрации оборудования по МАС -адресу, а также если в свойствах сетевого подключения вашего компьютера стоит автоматическое получение айпи- адреса и адреса DNS-сервера, то после загрузки роутера, ваш компьютер должен сразу получить доступ к сети интернет.
А теперь подробнее о том как быстро настроить роутер Микротик.

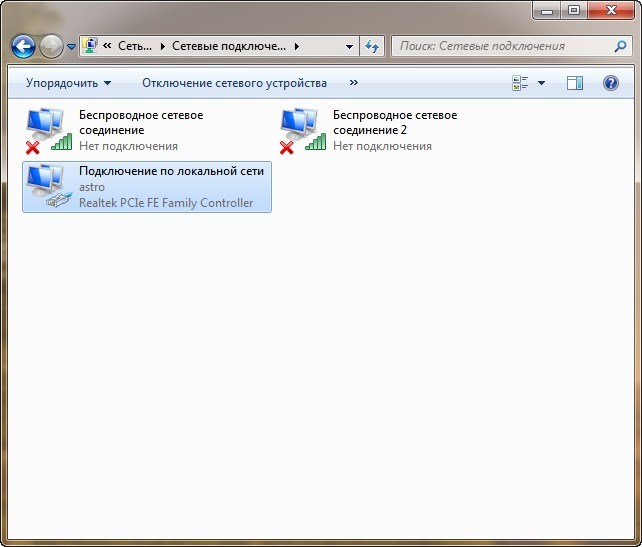

Откройте вкладку «Сетевые соединения» в панели управления и выберите LAN интерфейс, к которому вы подключили патчкорд.
Щелкнув правой кнопкой мыши, выберите Свойства и в появившемся окне Протокол Интернета версии 4
Установите свойства сетевого подключения как показано ниже.
После этого вернитесь к сетевым подключениям ,и выбрав LAN интерфейс, проверьте его состояние (щелкнув правой кнопкой мыши и выбрав пункт меню «Состояние«). Если вы все сделали правильно, то должны увидеть следующую картинку:
Теперь запустите любой браузер и в адресной строке наберите адрес http://192.168.88.1
Вы увидите окно входа на веб-интерфейс маршрутизатора Микротик.
Сброс настроек
После этого вернитесь к сетевым подключениям ,и выбрав LAN интерфейс, проверьте его состояние (щелкнув правой кнопкой мыши и выбрав пункт меню «Состояние«). Если вы все сделали правильно, то должны увидеть следующую картинку: Перейдите на вкладку Advanced и включите режим защиты от скрытых узлов — в этом случае роутер сам будет определять очередность обращения к нему подключенных беспроводных клиентов. Для этого зайти в меню IP DNS, в открывшемся окне заполнить адреса DNS-серверов и поставить галочку рядом с Allow Remote Reqests.
Прямые руки → Настройка MikroTik RouterBoard RB951G-2HnD (MikroTik+L2TP Beeline)
Update от 22.12.2015
Порт №1 будет у нас подключен к сети beeline
Порты с 2-4, а также WLAN1 будут обслуживать локальную сеть.
Все действия выполнялись на MikroTik RouterOS 6.24 версия прошивки 3.19.
После прочтения этой статьи вы поймете, что настроить данный маршрутизатор не сложнее чем приготовить блюдо из доступных ингредиентов, для начала, возьмем пару кило свежих трюфелей, ну и погнали…
в ether1-ext
Нажимаем OK и откроем вкладку IP -> Routers
У вас прилетели какие-то маршруты, в вашем случае, они, скорее всего, будут другими, но сути это не меняет.
В списке у нас есть маршрут 0.0.0.0/0-который нам совершенно не подходит, да и маршрутов маловато, необходимо добавить опцию для DHCP-клиента, идем во вкладку DHCP Cleant Options и добавляем новую опцию со следующими значениями:
Переносим точно так как написано т.к. это важно!
Чтобы выглядело
Вернемся к окну с маршрутами и видим что список маршрутов пополнился, а именно:
И нет маршрута 0.0.0.0/0, от которого нам требовалось избавиться.
Зайдем в настройки DHCP client и во вкладке Status посмотрим какие настройки к нам приехали от провайдера (свой IP я закрасил!)
Где:
85.21.192.3- целевой IP адрес
10.142.0.1 — адрес шлюза
Все остальные значения оставляем по умолчанию.
Тогда запись читается так: Все пакеты отправляемые адресу 85.21.192.3 передавать шлюзу 10.142.0.1, который знает куда их отправлять дальше.
Те же действия мы приводим для IP 213.234.192.8
Как читается данная запись?!
В результате у нас появиться 2 новых статических маршрута, на скриншоте подчеркнуто красным:
Давайте проверим что маршруты добавлены правильно и мы можем постучаться до DNS серверов.
Открываем New Terminal
Выполним ping DNS серверов beeline
Настройка PPPоЕ на MikroTik
