5. Вводим пул адресов, которые роутер будет раздавать подключенным к сети устройствам: Прежде всего, если устройство только что поступило на полное реконфигурирование, есть смысл предварительно зачистить его настройки, и уже после этого приступать к дальнейшим действиям. Задача создать простейшую конфигурацию маршрутизатора MikroTik для обеспечения работы типового небольшого офиса с парой десятков пользователей и двумя-тремя серверами.

Статьи предназначены прежде всего для учителей информатики общеобразовательных школ, так как в большинстве случаев именно на них возложено поддержание работы локальной сети, при этом главным сетевым устройством в локальной сети является домашняя версия модема/роутера TP-Link, D-Link и прочие Asus.

Данные устройства не отличаются стабильностью работы под нагрузкой из 20+ компьютеров, не обладают гибкостью настройки, да и в целом не предназначены для поддержания большого количества клиентских устройств, тем самым вызывая многие проблемы.

Оборудование MikroTik может полностью снять большинство проблем сети, а так же благодаря своему функционалу быстро выявлять источник возникших проблем.

Роутеры MikroTik используют единую систему RouterOS на своих устройствах, поэтому данная статья подходит для настройки других устройств MikroTik или же чистой RouterOS установленной на обычном ПК (в зависимости от устройства, может быть доступен разный набор расширенных компонентов).

Вы можете купить Mikrotik RouterOS Level 4 отдельная лицензия для установки на компьютер (стоимость лицензии RouterOS около 42$).

В этом случае вы получите намного более мощный и дешевый «роутер», пожертвовав компактностью и надежностью, зависящей только от надежности компонентов ПК.

Итак, вы получили данное устройство и видите 5 доступных сетевых портов, первый из которых подписан Internet и PoE In, а пятый порт выделен желтым цветом и подписан PoE out (PoE технология).

Первое отличие роутеров MikroTik от более привычных TP-Link, D-Link и прочего доступного в магазинах то, что входящим интернет портом может быть любой порт роутера и даже несколько портов, так же как и исходящим портом (для локальной сети), а не один подписанный порт, как на привычных ранее роутерах.

Надпись Internet присутствует только для удобства пользователя и данный порт ничем не отличается от других.

Так же, присутствуют два PoE порта, 1й порт — входящий, 5й порт — исходящий, т.е. для установки роутера на месте, вы больше не привязаны к розетке.

Питание роутеру можно подать через обычный сетевой кабель, на первый порт, при этом этот сетевой кабель так же будет доступен для передачи данных .

С пятого порта вы можете запитать уже другое устройство с поддержкой данной технологии, например точку доступа.

Для нашей сети мы будем использовать подключение к интернету через первый порт (на котором подключен модем Beeline), кабель локальной сети, подключим в 2 порт.

(В данном примере мы рассматриваем MikroTik Hap ac Lite подключенный к интернету через другой модем. Другие способы подключения MikroTik через PPoE, L2TP, LTE будут рассмотрены в других статьях)

Winbox обнаружение устройства MikroTik через вкладку Neighbours - MHelp.kz

Mikrotik Настройка 2 Wan Порта • Настройка интерфейсов
Мнение эксперта
Логинов Александр Евгеньевич, специалист по вопросам мобильной связи и интернета
Если у вас что-то не получается освоить самостоятельно, задавайте вопросы мне!
Задать вопрос эксперту

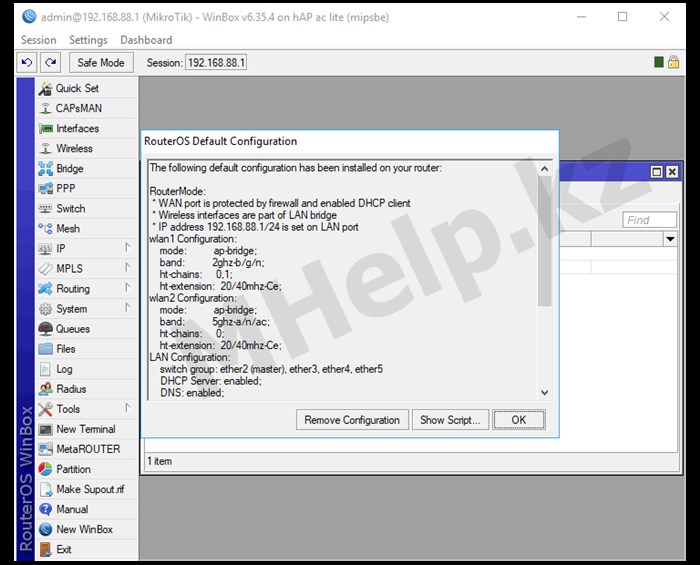

При входе на устройство сразу после сброса мастером настройки будет предложено применить конфигурацию по умолчанию , но нам это не нужно — отказываемся путём нажатия клавиши r. Если вам нужна дополнительная консультация, пишите мне!

Настройка роутера MikroTik — часть 2.

Настройка устройства

Адрес роутера MikroTik по умолчанию 192.168.88.1, логин admin пароль пустой.

Управлять роутером можно через веб интерфейс или через более удобную программу WinBox (скачать с официального сайта).

На этом список возможностей управления не закончен, но для ознакомления мы будем использовать управление через Winbox.

Запускаем программу Winbox, указываем адрес подключения 192.168.88.1, логин admin, пароль оставляем пустым, нажимаем Connect.

Обратите внимание, на вкладки Managed и Neighbors.

Winbox обнаружение устройства MikroTik через вкладку Neighbours - MHelp.kz

На роутерах MikroTik, по умолчанию запущена служба обнаружения в сети Neighbors и если подключение по IP адресу или имени недоступно, попробуйте подключиться выбрав MAC Address роутера через вкладку Neighbors. При первом подключении появляется окно запроса использования стандартной конфигурации.

Рекомендуется отключить учетную запись admin, создавая свою учетную запись с правами администратора, можете сделать это позже.

Настраиваем адрес роутера для локальной сети, кабель локальной сети подключаем во второй порт устройства ether2.

Теперь роутер доступен по адресу 192.168.137.1, из локальной сети подключенной к порту 2 (ether2).

Обратите внимание, в первой строке находится адрес полученный роутером MikroTik от модема включенного в первый порт (ether1-WAN).

Буква D означает автоматически присвоенное значение (DHCP сервер на модеме).

Для корректной работы сети интернет необходимо выполнить настройку NAT. Быстрее всего это сделать из командной строки: Чтобы не настраивать каждую из WiFi сетей отдельно и локальную сеть, объединяем их в одну виртуальную сеть, для этого в MikroTik есть понятие сетевого моста Bridge. Если интернет провайдер выдает Вам сетевые настройки автоматически, то необходимо настроить WAN порт роутера MikroTik на получение настроек по DHCP.

Создание двух маршрутов по умолчанию

После создания таких ip-адресов, у меня создались следующие connected маршруты:

Mikrotik Настройка 2 Wan Порта • Настройка интерфейсов

Connected маршруты

Connected маршруты – это маршруты связанные с интерфейсом, на который был назначен ip-адресс. То есть, мы назначили на ether2 адрес 192.168.0.1/24, и получили маршрут 192.168.0.0/24 > ether2.

Теперь нам нужно прописать маршрут по умолчанию (dst. address = 0.0.0.0/0) на шлюз нашего провайдера. Но что делать, если у нас 2 провайдера. Если мы просто создадим два маршрута по умолчанию, то один из них станет не активным:

И действительно, в одной таблице маршрутизации не может быть двух маршрутов с одинаковыми направлениями (dts. address). Кстати, в 7 версии RouterOS, в этом случае второй маршрут окажется активным, так как автоматически включается ECMP, но этот протокол в этой статье я не рассматриваю. И все проделываю на 6 версии (6.48.6).

А чтобы создать два маршрута с одинаковым dst. address нужно на втором маршруте указать Routing Mark. Вот так создаются два маршрута по умолчанию, при этом второй будет в своей таблице маршрутизации:

Два маршрута по умолчанию в разных таблицах маршрутизации

Первый маршрут (0.0.0.0/0 > 10.10.10.1) находится в основной таблице маршрутизации, которая называется main. А второй маршрут (0.0.0.0/0 > 10.10.11.1) находится в новой таблице маршрутизации, которая получила название от Routing Mark2. Не обязательно использовать только цифры в названиях, можно было её назвать isp2 или по другому.

И чтобы клиенты выходили через роутер в интернет необходимо настроить nat:

Схема сети с двумя 0.0.0.0/0 маршрутами

Policy-based Routing (PBR) на MikroTik - Sysadminium
Чтобы не настраивать каждую из WiFi сетей отдельно и локальную сеть, объединяем их в одну «виртуальную» сеть, для этого в MikroTik есть понятие сетевого моста Bridge.
Mikrotik Настройка 2 Wan Порта • Настройка интерфейсов
Мнение эксперта
Логинов Александр Евгеньевич, специалист по вопросам мобильной связи и интернета
Если у вас что-то не получается освоить самостоятельно, задавайте вопросы мне!
Задать вопрос эксперту
Для удобства последующей настройки и администрирования оборудования MikroTik рекомендуется четко обозначить используемые сетевые интерфейсы. Если вам нужна дополнительная консультация, пишите мне!

Настройка роутера Mikrotik.

Выбор таблицы маршрутизации (routes / rule)

В предыдущем пункте мы создали два маршрута по умолчанию (0.0.0.0/0) в разных таблицах маршрутизации. Трафик, по умолчанию, всегда выберет маршрут в таблице main (это главная таблица маршрутизации на роутере). Но, мы можем поместить трафик во вторую таблицу маршрутизации используя инструмент ip / routes / rule.

Например, создадим правило, которое помещает пакеты во вторую таблицу маршрутизации, если адрес источника равен 192.168.0.6:

Mikrotik Настройка 2 Wan Порта • Настройка интерфейсов

Создание правила в ip / routes / rule

То есть пакеты от компьютера с адресом 192.168.0.6 будут помещены во вторую таблицу маршрутизации. А в ней есть маршрут – 0.0.0.0/0 > 10.10.11.1. Получается что трафик с компьютера 192.168.0.6 пойдет через второго провайдера, а все остальные компьютеры будут работать через первого провайдера.
