Формализованные правила, определяющие последовательность и формат сообщений, которыми обмениваются модули, лежащие на одном уровне, но в различных компьютерах называются протоколами. Для крупных сетей характерно наличие произвольных связей между компьютерами, где можно, однако, выделить описанные выше топологии. Когда-то на информатике вы, возможно, изучали теоретическую часть о локальных компьютерных сетях давайте расширим имеющиеся знания и научимся применять их на практике.

Классификация Компьютерных Сетей по Топологии

Топология (конфигурация) – это способ соединения компьютеров в сеть. Тип топологии определяет стоимость, защищенность, производительность и надежность эксплуатации рабочих станций, для которых имеет значение время обращения к файловому серверу.

Понятие топологии широко используется при создании сетей. Одним из подходов к классификации топологий ЛВС является выделение двух основных классов топологий: широковещательные и последовательные.

В широковещательных топологиях ПК передает сигналы, которые могут быть восприняты остальными ПК. К таким топологиям относятся топологии: общая шина, дерево, звезда.

В последовательных топологиях информация передается только одному ПК. Примерами таких топологий являются: произвольная (произвольное соединение ПК), кольцо, цепочка.

При выборе оптимальной топологии преследуются три основных цели:

— обеспечение альтернативной маршрутизации и максимальной надежности передачи данных;

— выбор оптимального маршрута передачи блоков данных;

— предоставление приемлемого времени ответа и нужной пропускной способности.

При выборе конкретного типа сети важно учитывать ее топологию. Основными сетевыми топологиями являются: шинная (линейная) топология, звездообразная, кольцевая и древовидная.

Например, в конфигурации сети ArcNet используется одновременно и линейная, и звездообразная топология. Сети Token Ring физически выглядят как звезда, но логически их пакеты передаются по кольцу. Передача данных в сети Ethernet происходит по линейной шине, так что все станции видят сигнал одновременно.

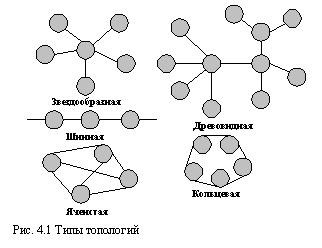

Существуют пять основных топологий (рис. 3.1): общая шина (Bus); кольцо (Ring); звезда (Star); древовидная (Tree); ячеистая (Mesh).

Общая шина – это тип сетевой топологии, в которой рабочие станции расположены вдоль одного участка кабеля, называемого сегментом. Топология общая шина (рис. 3.2) предполагает использование одного кабеля, к которому подключаются все компьютеры сети.

В случае топологии Общая шина кабель используется всеми станциями по очереди:

1. При передаче пакетов данных каждый компьютер адресует его конкретному компьютеру ЛВС , передавая его по сетевому кабелю в виде электрических сигналов.

2. Пакет в виде электрических сигналов передается по «шине» в обоих направлениях всем компьютерам сети.

«Шина» – пассивная топология. Это значит, что компьютеры только «слушают» передаваемые по сети данные, но не перемещают их от отправителя к получателю. Поэтому, если один из компьютеров выйдет из строя, это не скажется на работе всей сети.

4. Данные в виде электрических сигналов распространяются по всей сети от одного конца кабеля к другому, и, достигая конца кабеля, будут отражаться и занимать «шину», что не позволит другим компьютерам осуществлять передачу.

5. Чтобы предотвратить отражение электрических сигналов, на каждом конце кабеля устанавливаются терминаторы (Т), поглощающие сигналы, прошедшие по «шине»,

Классификация Компьютерных Сетей по Топологии • Топология кольцо

Классификация сетей по физической топологии
Топология звезда — есть центральное устройство, обычно это коммутатор, с которым соединяются хосты локальной сети. Такая схема считается одной из самых распространенных и применяется для построения корпоративных ЛВС.
Классификация Компьютерных Сетей по Топологии • Топология кольцо
Мнение эксперта
Логинов Александр Евгеньевич, специалист по вопросам мобильной связи и интернета
Если у вас что-то не получается освоить самостоятельно, задавайте вопросы мне!
Задать вопрос эксперту
Локальная сеть это объединенные между собой сетевые устройства для совместного доступа к программам, оборудованию и передачи информации между собой. Если вам нужна дополнительная консультация, пишите мне!

Топология сети: основные виды существующих сетевых топологий

Все участники цепи имеют одинаковые права. Некоторые из них получают пакет данных раньше, нежели другие. Именно в этой архитектуре связи и кроется смысл всей топологии, ведь захват происходит последовательно к следующему в цепи устройству. В такой системе отсутствует центральный компьютер управления, но часто используется выбранный абонент, который осуществляет функцию контроля. При передаче пакетов данных каждый компьютер адресует его конкретному компьютеру ЛВС , передавая его по сетевому кабелю в виде электрических сигналов.

Классификация Компьютерных Сетей по Топологии

Топология вычислительной сети и методы доступа

Топология (конфигурация) – это способ соединения компьютеров в сеть. Тип топологии определяет стоимость, защищенность, производительность и надежность эксплуатации рабочих станций, для которых имеет значение время обращения к файловому серверу.

Понятие топологии широко используется при создании сетей. Одним из подходов к классификации топологий ЛВС является выделение двух основных классов топологий: широковещательные и последовательные.

В широковещательных топологиях ПК передает сигналы, которые могут быть восприняты остальными ПК. К таким топологиям относятся топологии: общая шина, дерево, звезда.

В последовательных топологиях информация передается только одному ПК. Примерами таких топологий являются: произвольная (произвольное соединение ПК), кольцо, цепочка.

При выборе оптимальной топологии преследуются три основных цели:

1-обеспечение альтернативной маршрутизации и максимальной надежности передачи данных;

2-выбор оптимального маршрута передачи блоков данных;

3-предоставление приемлемого времени ответа и нужной пропускной способности.

При выборе конкретного типа сети важно учитывать ее топологию. Основными сетевыми топологиями являются: шинная (линейная) топология, звездообразная, кольцевая и древовидная.

Например, в конфигурации сети ArcNet используется одновременно и линейная, и звездообразная топология. Сети Token Ring физически выглядят как звезда, но логически их пакеты передаются по кольцу. Передача данных в сети Ethernet происходит по линейной шине, так что все станции видят сигнал одновременно.

Классификация Компьютерных Сетей по Топологии • Топология кольцо

Общая шина это тип сетевой топологии, в которой рабочие станции расположены вдоль одного участка кабеля, называемого сегментом.

Примерами использования топологии общая шина является сеть 10Base–5 (соединение ПК толстым коаксиальным кабелем) и 10Base–2 (соединение ПК тонким коаксиальным кабелем).

Примером звездообразной топологии является топология Ethernet с кабелем типа Витая пара 10BASE-T, центром Звезды обычно является Hub.

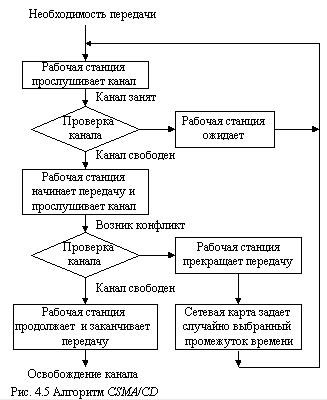

Метод доступа – это способ определения того, какая из рабочих станций сможет следующей использовать ЛВС. То, как сеть управляет доступом к каналу связи (кабелю), существенно влияет на ее характеристики. Примерами методов доступа являются:

Персональный сайт - Топология вычислительной сети и методы доступа
Общая шина – это тип сетевой топологии, в которой рабочие станции расположены вдоль одного участка кабеля, называемого сегментом. Топология общая шина (рис. 3.2) предполагает использование одного кабеля, к которому подключаются все компьютеры сети.
Классификация Компьютерных Сетей по Топологии • Топология кольцо
Мнение эксперта
Логинов Александр Евгеньевич, специалист по вопросам мобильной связи и интернета
Если у вас что-то не получается освоить самостоятельно, задавайте вопросы мне!
Задать вопрос эксперту
Такой элемент способен определить, кому перенаправить пакет данных, а потому способны сэкономить много трафика, направляя запрос прицельно его адресату;. Если вам нужна дополнительная консультация, пишите мне!

3.1. Топология вычислительной сети
