Многомодовые и одномодовые SFP и SFP+ модули несовместимы.
Центральное различие между SFP модулями заключается в том, какого типа оптоволоконный кабель используется многомодовый MM, MMF или одномодовый SM, SMF. Для устойчивого расположения у onu имеется 4 прорезиненных ножки, на нижней поверхности есть 2 универсальных отверстия для надежного крепления устройства к стене.
Абонентский терминал PON SK-ONU-EPON-1G
Новый оптический абонентский терминал SK-ONU-EPON-1G обеспечивает надежное и стабильное подключение абонентов к пассивной оптической сети GEPON. Высокая скорость работы, надежность и привлекательный дизайн компактного корпуса SK-ONU-EPON-1G удовлетворяют техническим требованиям операторов связи и эстетическим требованиям клиентов.
Особенности SK-ONU-EPON-1G
- Полное соответствие стандарту IEEE802.3ah
- Рабочая дистанция до 20 км
- Высокая стабильность работы
- Функции DHCP сервера, сетевого экрана, перенаправления портов
- Встроенная справочная система, возможность отключения светодиодных индикаторов
- Web-интерфейс для управления через LAN
- Обновление программного обеспечения в онлайн режиме
- Управление и удаленное обновление ПО с применением SNMP
Внешний вид
Абонентский терминал PON SK-ONU-EPON-1G имеет 4 светодиодных индикатора, которые позволяют визуально контролировать работу устройства: состояние электропитания, наличие подключения LAN и PON, передаются ли данные. Все индикаторы, кроме индикатора электрического питания, могут быть отключены в панели управления.

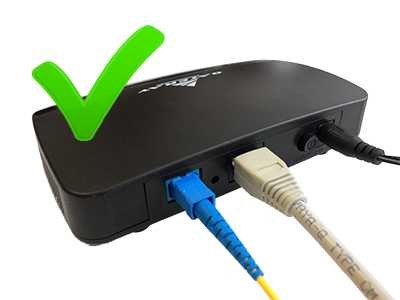

На задней панели ONU расположены разъемы питания, порт оптической линии SC/UPC, порт RJ45, кнопка включения и сброса. Для сброса устройства используйте скрепку, кнопка сброса углублена на 6 мм.
- PON — розетка SC/UPC для подключения линии PON
- RST — кнопка сброса RESET
- LAN — розетка RJ-45 для подключения LAN
- ON/OFF — кнопка включения и выключения устройства
- PWR — розетка для подключения источника питания
Порт LAN со скоростью передачи до 1.25Гбит/c и аппаратные возможности SK-ONU-EPON-1G по переадресации пакетов позволяют комфортно использовать сеть интернет, видеосервисы с качеством видео FullHD.
Терминал может быть расположен на столе или закреплен на стене. Для устойчивого расположения у onu имеется 4 прорезиненных ножки, на нижней поверхности есть 2 универсальных отверстия для надежного крепления устройства к стене.
Система управления
Magnum news — Диагностика работы медиаконвертеров по их индикации
15 распространенных вопросов о GEPON. Блог LanTorg.
На прошлой неделе мы публиковали статью о технологии GEPON — оптоволоконном интернете с небольшой суммой капиталовложений на старте (по сравнению со стандартным развертыванием ВОЛС) и экономичным обслуживанием. Сегодня — подборка распространенных вопросов по этой теме.
1. GEPON, EPON, GPON — все это одна и та же технология?
GEPON и EPON — это одна и та же технология стандарта IEEE 802.3ah. Более распространено название GEPON, которое отражает скорость передачи — до 1,2 Гбит/сек. Есть также еще более новый стандарт, IEEE 802.3av — 10GEPON. Как нетрудно догадаться из названия, скорость передачи данных по этому стандарту — 10 Гбит/сек.
2. Оптический бюджет мощности и оптический бюджет потерь — что это?
Оптический бюджет мощности — разница между чувствительностью принимающего устройства (ONU) и мощностью передающего (OLT). Чаще всего эти показатели составляют:
Таким образом, стандартный оптический бюджет составляет 30 дБм.
Оптический бюджет потерь (затуханий) — это все затухания на линии до конечного абонента. Макисмально потери могут быть равны оптическому бюджету мощности. Обычные потери в сети — это:
3. Как правильно рассчитать построение сети GEPON?
Здесь главное — просчитать все затухания на линии. Теоретически сетью можно покрыть до 20 км в радиусе, но практически это расстояние будет меньше из-за потерь на сплиттерах, на сварочных или механических соединениях, на самой длине оптоволокна. Поэтому при планировании нужно это учитывать, причем основываться лучше на самых убыточных показателях.
4. Как измерить оптические параметры линии?
С помощью специальных рефлектометров для PON (дорого) или оптическими тестерами. В уже развернутой сети можно использовать специальные команды интерфейса OLT.
5. Как обстоят дела с флудом в сети GEPON?
Благодаря тому, что в сети используются протоколы распределения передачи данных во времени (TDM, TDMA), а также из-за особенностей структуры (каждое ONU передает/принимает данные только через OLT), GEPON лишен такого недостатка, как флуд.
6. Может ли злоумышленник повредить сеть GEPON и как это обнаружить?
Повредить сеть можно либо стандартно — обрезав кабель, либо направив в сеть постоянное излучение в 1310 нм в восходящем направлении (присоединив медиаконвертер к сплиттеру, к примеру). Излучение может возникнуть также по причине неисправности клиентского оборудования. Происходит такое крайне редко.
Обнаружить место поломки/вредительства, если GEPON построена, в большинстве своем, на сварочных соединениях, можно только путем последовательного обхода всей сети. Если на коннекторах — последовательно отключаем «ветки» по направлению от OLT к абонентам, обнаружив неисправную, идем по ней, отключая уже ее ответвления. Таким образом добираемся до устройства-виновника.
Подобно волокну G.655, имеет ненулевое значение коэффициента хроматической дисперсии, но уже в диапазоне длин волн 1460-1625 нм, поэтому хорошо подходит как для систем DWDM, так и для CWDM. Показываем, как правильно выполнять монтаж оптических муфт и кроссов, разбираем частые ошибки, даем полезные советы специалистам. Однако, так как у нас чаще всего используются оптические Ethernet модули, принято говорить о скорости 1 Гбит сек для SFP и 10 Гбит сек для SFP.
Типы SFP модулей
— по скорости передачи информации

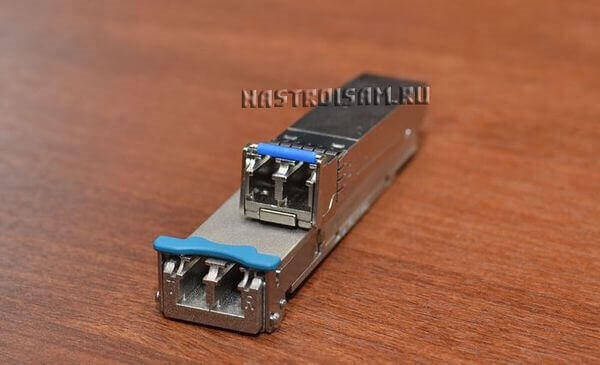

Стандарт SFP регламентирует скорость передачи информации 100 Мб/с и 1 Гб/с (1000base lx, lc, t). Так же есть расширенные стандарты SFP+(СФП плюс) и XFP со скоростью 10 Гб/с.
В природе существует ещё один тип — CFP передающий данные на 100 Гб/с, но в массовый сегмент пока такие не поступают.
— по используемому разъёму (connector type)
На сегодняшний день в продаже встречаются только одноволоконные трансиверы с разъёмами SC:
— по типу используемых волокон
На сегодняшний день для передачи сигналов используется два типа — одномодовые SM и многомодовые MM . Модуль SFP может работать только с одних из них. Универсальных устройств нет.
— по центральной длине световой волны
По центральной длине волны передаётся наибольшая мощность сигнала. Длина волны измеряется в НаноМетрах — нм. Самые распространённые значения для одномодовых СФП модулей — 1310 нм и 1550 нм, а для многомодовых — 850 нм и 1310 нм. Этот параметр также указывается на маркировочной наклейке.
Максимальная пропускная способность Ethernet SFP-модуля — 1,25 Гбит/сек. Максимальная пропускная способность Ethernet SFP+ модуля — 10 Гбит/сек

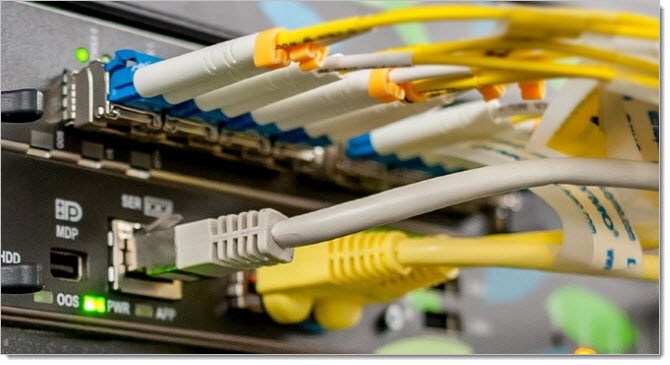

SFP модуль: что это такое и для чего нужен оптический трансивер
7. Какое устройство сети лучше — на сварочных соединениях или коннекторных (SC)? В большинстве случаев для стабильной и эффективной работы рекомендуется использовать оборудование от одного производителя, поскольку оно заточено друг под друга. 1 в этом случае устройство также обеспечивает мультиплексирование, то есть, разделение входящего и исходящего трафика для его передачи по одному каналу.
Многомодовые и одномодовые

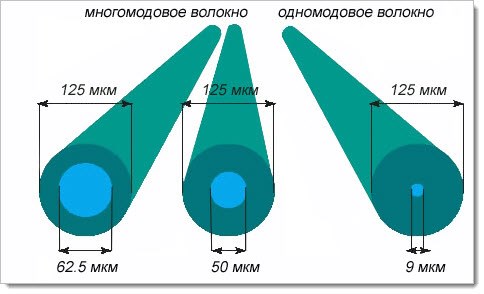

Центральное различие между SFP модулями заключается в том, какого типа оптоволоконный кабель используется – многомодовый (MM, MMF) или одномодовый (SM, SMF). В практическом плане это имеет значение при подборе модулей с учетом типа кабеля в вашей сети, дальности ее пролетов, а также сумм, которые выделяются на ее проведение.
Дальность передачи для одномодового кабеля без дополнительных ухищрений может достигать 80 километров, а при высококачественном кабеле и модулях, и использовании длинной волны как на передачу, так и на прием (1510/1570) — даже 120 км.
Многомодовые и одномодовые SFP и SFP+ модули несовместимы.
Абонентский терминал PON SK-ONU-EPON-1G
- подключить сегмент локальной сети, удаленный на расстояние более 100 м, максимальных для медного кабеля, оптическим кабелем без применения промежуточных усилителей;
- подключиться к провайдеру оптического интернета без использования абонентского PON-модема;
- при необходимости осуществлять «горячую» замену сбойных модулей — они все ее поддерживают;
- при необходимости увеличивать пропускную способность канала или его дальность путем использования более «скоростного» кабеля и соответствующих модулей.
Дальность передачи
Многомодовые оптические модули, как мы уже сказали, поддерживают передачу только на расстояние до 550 метров. В маркировке SFP трансиверов это обычо обозначается цифрой 0,5 (к примеру, 0,5LC), есть многомодовые модули с поддержкой еще меньшей дальности.
Максимальная дальность одномодовых оптических трансиверов зависит от форм-фактора:
- SFP-модули, в основном, выпускаются для расстояний 3 км, 10 км, 20 км, 40 км, 80 км (но могут быть также некоторые дополнительные вариации), максимально — 120 км.
- SFP+ модули также выпускаются для различных расстояний, но максимум — это 80 км (из-за высокой скорости соединения).
Максимальная дальность для SFP — 120 км, для SFP+ — 80 км.
При этом использование технологий спектрального уплотнения на скоростях до 10 Гбит/сек дополнительно снижает дальность передачи. Для модулей SFP+ WDM, CWDM и т. д. максимальная дальность уже не превышает 60 км.
