Я бы использовал все провода в витой паре, по два на один контакт. Уменьшилось бы сопротивление и потери питания были меньше, а значит и длину провода можно было бы увеличить.. Кстати, старайтесь меньше лить клея на бока штекера папа , так как из за толстой ручки он может не войти в гнездо на материнской плате, если там уже занято соседнее с ним место. Более длинные удлинители уже переставали работать высокочастотный сигнал затухал, либо напряжение питания существенно падало на проводах.

Распайка удлинителя usb: Как сделать USB удлинитель своими руками? – Самодельный USB удлинитель для 4G модема

Данным способом поделился один наш читатель Александр_01

, в своих комментариях к статье «3G антенна своими руками» он рассказывал о том как изготовить USB удлинитель из коаксиального кабеля и электрического провода, за что ему и спасибо.

Что понадобится для изготовления удлинителя? Для начала нужно найти обычный USB удлинитель, можно бывший в употреблении, старый, думаю такая штука есть у каждого, на одном конце у шнурка будет USB-папа, на другом USB-мама. Так же нам понадобится обычный двухжильный гибкий электрический провод и коаксиальный (антенны) кабель (можно 75 Ом).

Основная проблема удлинения USB, это затухание питания в проводнике, напряжение питания USB устройств 5 V, на длинной лини потребителю не хватает питания. Так же рассеивается мощность в пространство при передаче данных. USB состоит из четырех проводников, два из которых питание, и два передача данных. Ниже приведена распиновка USB.

Как Сделать Usb Удлинитель Своими Руками • Кабель или провод

Как Сделать Usb Удлинитель Своими Руками • Кабель или провод
Мнение эксперта
Логинов Александр Евгеньевич, специалист по вопросам мобильной связи и интернета
Если у вас что-то не получается освоить самостоятельно, задавайте вопросы мне!
Задать вопрос эксперту
Если Вы используете модем для выхода в Сеть, то наличие USB-удлинителя позволит Вам усилить сигнал, поместив модем, например, у карниза. Если вам нужна дополнительная консультация, пишите мне!

Распиновка юсб удлинителя. Как сделать длинный USB удлинитель из сетевого кабеля? USB удлинитель из витой пары

Что такое OTG?

Дома к интернету я подключаюсь при помощи CDMA-модема. Модем – тот еще, C-motech CCU-550 известный своим качеством приема. А качество приема сигнала очень плохое в комнате где стоит компьютер. В соседней комнате лучше. У окошка еще лучше.

Накупил фабричных usb-удлинителей. Комбинировал и так и сяк. Максимальная длина, на котором работал модем, была где-то 4,7 метра двумя кабелями, или одним на 4,5 метра. Этой длины хватало только чтобы расположить модем у дверей соседней комнаты. Но хочется-то к окошку дотянуть – там ведь прием еще лучше. А кабеля не хватает – целых 7 метров надо.

Вобщем решил я самостоятельно изготовить usb-кабель. Взял один из фабричных удлинителей, отрезал от него концы с разъемами (примерно по 10-15 сантиметров длины, так чтобы вместе с ферритовым кольцом получилось) и припаял к ним кусок витой пары длиной 7 метров. Витую пару взял самую обычную UTP 5e.

  • корпус – на два провода оранжевый и оранжево-белый;
  • питание +5В – на два провода коричневый и коричнево-белый;
  • данные «-» – на зеленый провод;
  • данные «+» – на синий провод;
  • оплетку – на два провода зелено-белый и сине-белый.

В итоге получился usb-удлинитель на 7,2 метра. Кабель проверял на мышке, флешке и модеме. Нормально не заработала только флешка. При копировании большого файла через время отвалилась. Возможно из того что usb работало в режиме FullSpeed… Но мне вобщем-то для модема удлинитель нужен, а он работает!

Распайка USB.

Nov 4, 12:14 PM Дмитрий в рубрике hardware . Темы: hardware, полезности, самоделки | [26]

Как Сделать Usb Удлинитель Своими Руками • Кабель или провод

5. Хорошо, если у вас есть тоненькая термоусадочная трубка на каждую жилу USB-коннекторов, чтобы не возиться с изолентой. Спаяные провода и готовый удлинитель: корпус на два провода оранжевый и оранжево-белый; питание 5В на два провода коричневый и коричнево-белый; данные — на зеленый провод; данные на зелено-белый; оплетку на два провода синий и сине-белый. Неудачный опыт сборки удлинителя Вначале, я попытался соединить USB разъемы пяти метровым отрезком аудио-видео кабеля, но когда я вставил модем, окно сказало , что устройство работает неправильно.

USB удлинитель из витой пары

Приходится очень часто мотаться по командировкам, интернет стараюсь взять с собой. Конечно хорошо когда в гостинице есть wi-fi или нормальный 3g сигнал для USB модема, а в помещение он есть не всегда, тогда и придет на помощь 5-6 метровый USB удлинитель из витой пары.

Как Сделать Usb Удлинитель Своими Руками • Кабель или провод

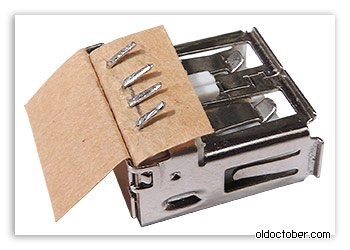

Подготовительный этап: Посмотрев в куче домашнего хлама, обнаружил сгоревшую материнскую плату из которой аккуратно демонтировал USB гнездо паяльным феном и отрезок кабеля с УСБ вилкой на конце, оставшийся от предыдущих экспериментов.

Неудачный опыт сборки удлинителя: Вначале, я попытался соединить USB разъемы пяти метровым отрезком аудио-видео кабеля, но когда я вставил модем, окно «сказало», что устройство работает неправильно. Самое интересное, что принтер при этом работал вполне нормально.

О распиновке USB вилок и розеток можно почитать тут. Для передачи данных (+Data и –Data) можно взять любую из имеющихся витых пар.

Для питания можно взять одну или все из оставшихся витых пар, включённые параллельно.

Для придания большей жесткости можно намотать на край кабеля медный провод. Потом припаять его концы к боковым стенкам гнезда и покрыть место соединения низкотемпературным термоклеем, а уж только потом термоусадка.

Соединяем два кабеля. Концы кабеля и отрезка с вилкой обрезаем до разной длины, чтобы избежать замыкания проводов. Для снижения нагрузки в месте соединения, изоляцию сетевого кабеля надеваю на отрезок с вилкой. Окончательное соединение и придание подобающего вида, произвожу с помощью термоусадки подходящего размера.

Результат работы можно посмотреть на самом верхнем фото.

Если собирать своими руками USB удлинитель длиной более 10-15 метром без дополнительного питания, то устройство подключенное через него будет работать нестабильно. Поэтому необходимо использовать вариант схемы удлинителя с внешним питанием. Т.е к красному проводу (+5В) нужно подать +5В от внешнего источника питания, на черный провод, подключаем «-».

Данный вариант схемы полностью работоспособен на расстояниях до 15 метров.

В этом видео показан процесс сборки своими руками очень длинного УСБ удлинителя из витой пары. Устройство подключенное к нему способно работать на удалении от ПК или ноутбука до 50 метров!

+5 вольт = синий, оранжевый, бело-оранжевый
-DATA (информационный) = бело-зелёный
+DATA = зелёный
GND (земля) = коричневый, бело-коричневый, бело-синий

Как Сделать Usb Удлинитель Своими Руками • Кабель или провод
Мнение эксперта
Логинов Александр Евгеньевич, специалист по вопросам мобильной связи и интернета
Если у вас что-то не получается освоить самостоятельно, задавайте вопросы мне!
Задать вопрос эксперту
Мы также попробовали подключать обычные принтеры и МФУ, результат также положительный, разве что скорость работы со сканером вряд ли вас обрадует. Если вам нужна дополнительная консультация, пишите мне!

USB удлинитель витая пара. Самодельная конструкция USB удлинителя своими руками

Для квартиры, переноска длиной 10 метров, покроет потребности в 99.9 % случаев. Для дачи, гаража и прочих хозяйственных нужд, лучше сделать своими руками удлинитель на катушке, с кабелем длиной метров 40-50. Это априори решит почти все возможные потребности. Всего несколько минут понадобится, чтобы узнать, как сделать удлинитель своими руками, который обойдётся дешевле магазинного, а по качеству не будет ему уступать. сдравствуйте, я купил себе UBS удленитель на 5 метров и хотел wifi модем вывести на улицу , чтоб сигнал словить лучше , но у меня этот usb когда подсоединяю андену она выдоет ошибка.

Максимальная длина USB удлинителя.

По стандарту, максимальная длина кабелей и удлинителей USB 1.0 не должна превышать пять метров для режима Full-Speed (скорость 12 Мбит/с). Но это общий случай – минимальная спецификация для гарантированной работы любого USB устройства.

На максимальную длину USB удлинителя влияет так же и падение питающего напряжения. По этому, питание 5 вольт в USB удлинителе необходимо подавать по запараллеленым трем витым парам для увеличения сечения линии питания.

Мне удавалось делать USB удлинители из витой пары максимум длиной до 20 метров. Более длинные удлинители уже переставали работать – высокочастотный сигнал затухал, либо напряжение питания существенно падало на проводах. Ниже, я приведу все встречавшиеся мне причины не работы USB удлинителя.

Как Сделать Usb Удлинитель Своими Руками • Кабель или провод

Как Сделать Usb Удлинитель Своими Руками • Кабель или провод
Мнение эксперта
Логинов Александр Евгеньевич, специалист по вопросам мобильной связи и интернета
Если у вас что-то не получается освоить самостоятельно, задавайте вопросы мне!
Задать вопрос эксперту
Конечно хорошо когда в гостинице есть wi-fi или нормальный 3g сигнал для USB модема, а в помещение он есть не всегда, тогда и придет на помощь 5-6 метровый USB удлинитель из витой пары. Если вам нужна дополнительная консультация, пишите мне!
