В современном мире многие из нас глядят на экраны смартфонов и планшетов большую часть времени. Однако, иногда возникают ситуации, когда нужно увеличить изображение или посмотреть фильм на большом экране. Как же сделать это в домашних условиях без дорогостоящего оборудования? Одним из решений может быть создание проектора своими руками для телефона, используя лупу.

Проектор на основе лупы — это простой и доступный способ увеличить изображение на экране мобильного устройства. Основная идея заключается в пропускании света через лупу, которая увеличивает изображение, и его дальнейшей проекции на плоскость. Таким образом, можно смотреть фильмы, презентации или играть в игры на большом экране.

Инструкция ниже поможет вам создать такой проектор своими руками в домашних условиях.

Проектор своими руками: Пошаговая инструкция

Как сделать проектор в условиях домашней мастерской

Хотите создать свой собственный проектор, но не хотите тратить много денег на покупку готового устройства? Не беда! В этой пошаговой инструкции мы покажем, как можно сделать простой проектор своими руками с использованием доступных материалов и инструментов.

1. Выберите источник света. Для создания проектора вам понадобится надежный источник света, такой как яркая лампа или светодиод. Убедитесь, что выбранный источник света имеет достаточно мощности для создания яркого и четкого изображения.



2. Подготовьте лупу. Вам понадобится лупа с достаточно большим увеличением для создания крупного изображения на экране. Лупу можно приобрести в оптических магазинах или интернете.

3. Изготовление корпуса. Создайте простой корпус для проектора, используя доступные материалы, такие как картон или пластик. Важно, чтобы корпус имел достаточно пространства для размещения источника света и лупы, а также имел отверстие для выхода изображения.

4. Установите источник света. Расположите выбранный источник света внутри корпуса. Убедитесь, что источник света находится на определенном расстоянии от лупы, чтобы создать фокусированное изображение.

5. Установите лупу. Разместите лупу на отверстии в корпусе так, чтобы она была расположена между источником света и экраном. Настройте положение лупы, чтобы получить четкое изображение на экране.

6. Подготовка экрана. Выберите подходящий экран для отображения изображения. Экраном может быть белая стена, экран для проектора или просто белый лист бумаги. Убедитесь, что экран находится на достаточном расстоянии от проектора, чтобы получить четкое изображение.



7. Настройка изображения. При необходимости настройте фокусировку и яркость изображения, перемещая источник света и/или лупу. Играйтесь с настройками, чтобы достичь наилучших результатов.

Теперь у вас есть собственный проектор, который можно использовать для просмотра фильмов, презентаций или других видеоматериалов. Наслаждайтесь своим домашним кинотеатром!

Инструменты и материалы

Для создания проектора своими руками для телефона с лупой в домашних условиях вам потребуются следующие инструменты и материалы:

1. Телефон с достаточно ярким дисплеем и возможностью зеркального отображения (например, с функцией «Screen Mirroring»).
2. Лупа с увеличением от 2 до 5крат (в зависимости от ваших потребностей и размера проектора).
3. Коробка из картона или плотная ткань (например, черная бархатная ткань или текстиль).
4. Ножницы или нож для резания картона.
5. Липучка или клей для фиксации лупы на коробке.
6. Двусторонний скотч или клей для крепления телефона внутри коробки.

Теперь, когда вы знаете, какие инструменты и материалы нужны для создания проектора своими руками, приступайте к следующим шагам инструкции.

Изготовление лупы

Для изготовления лупы в домашних условиях для проектора вам понадобятся следующие материалы:

• Пластиковая бутылка со стеклянной крышкой;
• Ножницы;
• Клей;
• Тонкая картонная коробка или карандашница;
• Линейка;
• Цветная пленка или пакет для подкладки.

Шаг 1: Подготовка материалов

Возьмите пластиковую бутылку и удалите этикетку с ее поверхности. Затем аккуратно отрежьте дно бутылки с помощью ножниц.

Шаг 2: Изготовление линзы

Возьмите стеклянную крышку от бутылки и очистите ее от пыли и грязи. Затем нанесите клей на край стеклянной крышки и аккуратно приклейте ее к отрезанному дну пластиковой бутылки. Прижмите и удерживайте несколько минут, чтобы клей высох.

Шаг 3: Создание корпуса для лупы

Возьмите картонную коробку или карандашницу и измерьте размеры дна пластиковой бутылки с приклеенной крышкой. Вырежьте прямоугольный кусок картонной материи такого же размера и высоты, чтобы она полностью закрывала лупу с линзой.

Шаг 4: Закрепление лупы в корпусе

Откройте крышку пластиковой бутылки и поместите лупу внутрь. Затем закрепите лупу в корпусе, прижимая и склеивая его круглые отверстия на крышке пластиковой бутылки с помощью клея или скотча.

Шаг 5: Добавление цветной пленки

Возьмите цветную пленку или пакет для подкладки и вырежьте квадрат такого же размера, как дно пластиковой бутылки. Затем приклейте цветную пленку на дно пластиковой бутылки с помощью клея или скотча.

Теперь ваша лупа для проектора готова! Вы можете использовать ее для увеличения изображения на экране вашего телефона в домашних условиях.

Сборка проектора

Прежде чем приступить к сборке проектора, необходимо иметь определенные материалы и инструменты. В условиях домашних условий можно сделать простой проектор для телефона с лупой.

Материалы, необходимые для сборки:

• Картонная коробка
• Лупа
• Черная электроизолента
• Прозрачная пленка
• Утяжелитель (например, песок или книги)

Инструменты, необходимые для сборки:

• Ножницы
• Ручка

Для сборки проектора следуйте следующим шагам:

1. Возьмите картонную коробку и с помощью ножниц вырежьте небольшое прямоугольное отверстие на одной из сторон коробки. Это будет экран проектора.
2. На другой стороне коробки вырежьте круглое отверстие такого же диаметра, как и лупа.
3. Поставьте лупу в круглое отверстие и закрепите ее с помощью электроизоленты, чтобы она была неподвижной.
4. На стене или другой плоской поверхности установите экран проектора — картонное отверстие в коробке должно быть направлено на экран.
5. Поднимите переднюю часть коробки так, чтобы проекция была на экране.
6. Если изображение на экране оказывается перевернутым, можно прикрепить прозрачную пленку на обратную сторону экрана, чтобы перевернуть изображение.
7. При необходимости утяжелите заднюю часть коробки, чтобы предотвратить ее смещение при использовании проектора.

Теперь, когда проектор собран, можно наслаждаться увеличенными изображениями на экране. Не забывайте выравнивать фокусировку с помощью регулировки расстояния между телефоном и лупой.

Получение идеального изображения

Когда у вас уже есть самодельный проектор, сделанный из телефона и лупы, можно приступить к настройке условий для получения наилучшего качества изображения.

1. Вблизи отражающей поверхности

Чтобы получить четкое и яркое изображение, убедитесь, что ваш проектор находится на достаточном расстоянии от отражающей поверхности. Идеальное расстояние может зависеть от размеров вашего самодельного проектора, лампы и других факторов, поэтому экспериментируйте, пока не достигнете наилучших результатов.

2. Окружающие условия

Избегайте яркого освещения и создайте уютные условия для проецирования изображения. Чем темнее помещение, тем ярче будет изображение на экране. При необходимости можно использовать затемнение или шторы.

3. Как настроить фокус

Если ваш самодельный проектор не имеет автоматической фокусировки, вам придется настроить фокус самостоятельно. Попробуйте изменять расстояние между лупой и отражающей поверхностью или перемещайте сам телефон, чтобы достичь наилучшей четкости.

4. Качество изображения

Если изображение, полученное с помощью самодельного проектора, все еще не удовлетворяет ваши требования, попробуйте настроить яркость, контрастность и другие параметры настройки изображения самого телефона.

Все эти рекомендации при настройке условий помогут вам получить идеальное изображение при использовании вашего самодельного проектора своими руками.

Форум по ремонту сотовых (мобильных) телефонов

Простейший проектор из смартфона

В качестве увеличительного стекла используйте стандартную лупу или линзу Френеля, которую можно приобрести в любом магазине бытовых товаров.

Самодельный проектор для домашнего кинотеатра готов, теперь проверяем его работу, определяем конкретное место размещения и приглашаем членов семьи на просмотр видеосюжетов. В помощь мастерам есть отличное видео.

В последнее время мы часто смотрим понравившиеся фильмы на экране своих смартфонов. Нам не хочется искать и скачивать фильмы для просмотра на телевизоре. Однако есть простой и не затратный способ как превратить свой смартфон в настоящий проектор и смотреть любимые фильмы на большом «экране»: стене или даже потолке!

На торце коробке по центру тщательно размечаем и аккуратно вырезаем отверстие под диаметр лупы. Если коробка внутри белая, то ее лучше всего окрасить внутри в темный цвет или обклеить темной бумагой.

Теперь в получившемся отверстии необходимо аккуратно закрепить лупу. Используйте скотч или подходящий клей. Работайте аккуратно: не заклейте стекло скотчем или не запачкайте клеем.

Теперь необходимо подготовить место для установки смартфона. Используйте плотный картон и скотч. Следите за тем, чтобы угол наклона экрана смартфона был оптимальным и изображение целиком попадало на линзу. Ориентируйтесь на фото ниже.

Окончательную установку телефона делайте согласно следующей процедуре. В темном помещении перемещайте телефон внутри коробки и изменяйте угол наклона до тех пор, пока не добьетесь резкого и качественного изображения на стене.

Осталось только сделать отверстие в коробке для вывода провода зарядки для смартфона и закрыть коробку.

Важно: проблемы с которыми вы можете столкнуться при создании проектора:

Проектор для слайдов своими руками в домашних условиях

Слайды у кого-то остались как исторический артефакт. Но посмотреть их хочется, а диапроектора нет. Приходится делать своими руками.

Имеется ещё довольно простой вариант демонстрации старых слайдов на современной технике, заключающийся в сканировании или фотографировании позитивов цифровой камерой в режиме макросъёмки. Результаты загружаются в планшет и демонстрируются с помощью описанного выше проектора для телефона.

Блок-схема слайдпроектора

Способ из коробки на основе планшета или ноутбука

Планшет и ноутбук отличаются от смартфона большей диагональю экрана, что для проектора плюс. Но если эти устройства имеют плохую матрицу или разрешение, качество картинки пострадает. К тому же, диагональ даже небольшого ноутбука заметно превышает параметры планшета или смартфона – проектор получится слишком громоздким.

Выбирать коробку и линзу нужно по определенным правилам: длина первой не менее 50 см, а в качестве второй подойдет увеличение в 3-4 раза. Бюджетный вариант – стекло для увеличения страниц при чтении.

Чтобы сделать проектор своими руками из планшета, потребуется следующая схема действий:

1. В торце прорезать отверстие, чуть меньшее размера линзы, закрепить ее с помощью скотча или изоленты.
2. Планшет закрепить внутри коробки за линзой, учесть разворот изображения на 180 градусов. Можно сделать рамку для фиксации устройства.
3. Определить удачное положение для проецирования картинки.

В случае использования ноутбука отверстия вырезают с обеих длинных сторон. Устройство нужно закрепить экраном вниз, т.е. клавиатура «смотрит» на верхнюю часть коробки. Так изображение получится правильно ориентированным, дополнительных манипуляций с разворотов не требуется.

Лазерный проектор своими руками

Сами зеркала диаметром 30 мм вырезаются из старого CD-диска и закрепляются клеем на оси электромоторчика от детских игрушек.

Установка зеркала на ось электромотора

Достаточно подготовить два вращающихся зеркала, установить их под углом примерно 100º на плату. Рядом необходимо смонтировать два переменных резистора, подключить источник питания для моторчиков и спаять схему. На этой же плате крепится лазерная указка, направленная на одно из зеркал.

Самодельный лазерный проектор в сборе

Как сделать проектор своими руками

Чтобы самостоятельно сделать проектор, нужно посетить магазин бытовых товаров ради покупки линзы. Именно она и создает необходимое увеличение картинки – минимум нужно 10-кратное увеличение. В остальном для успешного результата нужна аккуратность в работе и источник с целым экраном и хорошей матрицей.

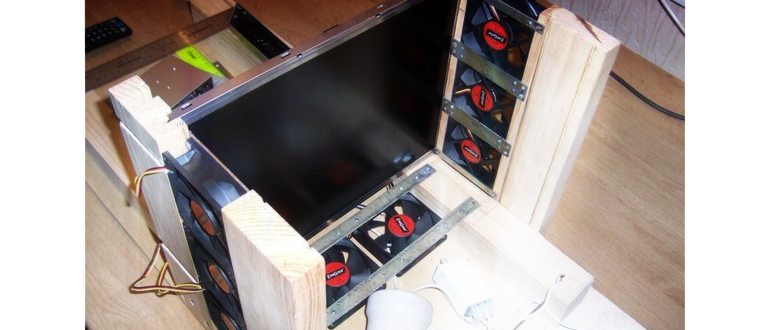

Профессиональный проектор из ж/к матрицы и электроники

Сразу оговоримся: светодиодный проектор домашний, сделанный своими руками трудоемкий в сборке, общая стоимость деталей приблизительно 1000$, но это дешевле заводских устройств такого уровня. Запчасти приобретают на всем известных китайских торговых площадках.

• жидкокристаллический монитор (5.98 дюйма, 2560×1440) с HDMI платой (200$). Можно взять эти элементы и с б/у устройств, подойдет любой 2К ЖК-дисплей. Модуль подсветки не потребуется;

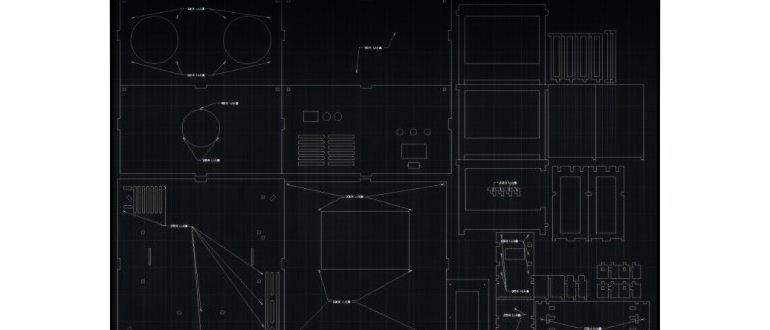

• корпус из полимерных материалов, вырезанный лазерной резкой ($100). Или же его можно создать своими руками лобзиком из фанеры. В сети есть чертежи в AutoCad; (https://cdn.instructables.com/ORIG/F4I/A5S0/IN0TKC4U/F4IA5S0IN0TKC4U.zip);
• 2 линзы Френеля (по 50$ каждая): с фокусным расстоянием 120 и 185 мм. Первую (F120) ставят между светодиодом и ЖК-матрицей, вторую (F185) — между ней и проекционным объективом;
• объектив F190 или 200 (до 50$);
• один из следующих светодиодов с подходящим драйвером (около 50$): обычный на 150 или 128 Вт с теплоотводом;
• альтернатива — 100 Вт, не особо яркий, но для темного помещения подойдет;
• лучший вариант, но дороже (вместе с драйвером 185$) — СВТ-140 «Luminus Devices», такие элементы применяют в медицинских эндоскопах;

Как сделать проектор своими руками – простые схемы доступных самодельных проекторов и советы как правильно построить проектор своими руками (110 фото)

Изготовить диа/фильмо/проектор своими руками из подручных материалов? Легко! Сегодня представим ещё одну самоделку. Оригинальная она или нет, определите вы, читатели сайта.

Кто-то может сказать, что не стоит тратить время, рынок настоящей такой техники полон любых изделий. Они в высшей степени качества способны изобразить на стене ваше путешествие в экзотику, проиллюстрировать увеличенные слайды и кадры проявленной фотоплёнки.

Но идеи самодельных проекторов витают, ждут умельцев, а мы подскажем, как их воплотить в картон, металл и линзы.

Как настроить изображение

Чтобы картинка на полотне была качественной, придется повозиться с настройками проектора и его комплектующих. Маленькие хитрости помогут исправить нечеткость и слабый контраст:

1. Коробку изнутри можно покрасить в черный цвет – это повысит четкость.
2. Голографическая пирамида может быть изготовлена своими силами из футляров для компакт-дисков. Необходимо аккуратно провести склейку отдельных элементов.
3. Настройки экрана смартфона или планшета должны быть на максимуме: разрешение, яркость и контрастность.
4. Матрица из планшета или монитора легко перегревается, требуется установка миниатюрного вентилятора.
5. Оптимальное расстояние от экрана до зрителя – 3-4 м, если достаточно затемнить комнату и позаботиться о качестве полотна, картинка будет комфортной для просмотра.

Важное замечание для тех, кто прежде не сталкивался с подобными задачами: вытаскивать матрицу из планшета или монитора нужно осторожно, ее легко повредить. Если такого навыка нет, лучше ограничиться проекторами из смартфона или позвать опытного человека.

Просмотр вечернего кино с проектором не сравнится с маленьким экраном планшета или даже ноутбука. Потому и интересно попробовать смастерить проектор своими руками, затратив минимум ресурсов и времени. Точно определив свои нужды киномана, удастся выбрать оптимальный способ изготовления проектора по размеру и качеству картинки.
