Подключение телевизора может показаться сложной задачей для некоторых пользователей, однако с помощью нашей пошаговой инструкции это станет проще простого. В этой статье мы расскажем о том, как подключить различные провода к телевизору и добиться наилучшего качества изображения и звука.

Перед началом процесса подключения рекомендуется выключить телевизор и все устройства, которые вы собираетесь подключить. Это позволит избежать возможных повреждений и электрических сбоев.

При первом включении телевизора необходимо подключить антенну или кабельное телевидение. Для этого подключите коаксиальный кабель от антенны или кабельного провайдера в задний разъем на задней панели телевизора. Убедитесь, что кабель хорошо вставлен и затянут.

В случае, если у вас есть дополнительные устройства, такие как DVD-проигрыватель, игровая приставка или аудиосистема, их также можно подключить к телевизору для расширения возможностей его использования. Для этого ознакомьтесь с документацией по каждому устройству и найдите соответствующие разъемы на задней панели телевизора. Подключите каждое устройство с помощью соответствующих проводов и кабелей.

Подключение проводов к телевизору

Подключение проводов к телевизору является важным этапом при его настройке. В зависимости от ваших потребностей и наличия различных устройств, необходимо подключить различные провода. Ниже представлена пошаговая инструкция.

Шаг 1: Разъемы на телевизоре

Перед тем, как начать подключение проводов, необходимо осмотреть заднюю или боковую панель вашего телевизора. Отсюда можно узнать, какие разъемы имеются и где они расположены.

Шаг 2: Подключение кабеля питания

Первым шагом всегда является подключение кабеля питания. Вставьте один конец провода в разъем на задней панели телевизора, а другой – в розетку электросети. Проверьте, что кабель надежно подключен и не имеет повреждений.

Шаг 3: Подключение антенны

Если вы собираетесь смотреть телевидение через антенну, подключите антенный кабель к соответствующему разъему на телевизоре. Обычно этот разъем помечен как «ANT» или «RF». Убедитесь, что кабель антенны надежно подключен.

Шаг 4: Подключение HDMI-кабеля

Если у вас есть устройство, которое требует использования HDMI-подключения (например, консоль для игр, Blu-ray плеер или смартфон), подключите HDMI-кабель к соответствующему разъему на телевизоре. Обычно этот разъем помечен как «HDMI». Подключите другой конец HDMI-кабеля к устройству.

Шаг 5: Подключение аудио- и видеокабелей

Если у вас есть устройства, которые требуют использования аудио- и видеокабелей (например, DVD-плеер, старая игровая приставка), подключите соответствующие кабели к разъемам на задней панели телевизора. Обычно разъемы помечены соответствующими цветами: красный для правого аудио, белый для левого аудио и желтый для видео. Подключите другие концы кабелей к соответствующим разъемам на устройствах.

Шаг 6: Подключение сетевых кабелей

Если у вас есть устройства, которые требуют подключения к Интернету (например, игровая приставка или Smart TV), подключите сетевой кабель к соответствующему разъему на телевизоре. Обычно этот разъем помечен как «LAN» или «Ethernet». Подключите другой конец кабеля к сетевому роутеру или модему.

Шаг 7: Проверка подключения

После того, как все провода правильно подключены, включите телевизор и устройства, которые вы хотите использовать. Убедитесь, что телевизор автоматически определяет подключенные устройства и отображает их на экране.

Теперь вы можете наслаждаться просмотром телевизионных программ или использовать различные функции и возможности вашего телевизора, подключенные устройства.

Выбор правильного кабеля

Правильный выбор кабеля является важным этапом подключения телевизора. Неправильный кабель может привести к потере качества изображения или звука, и в худшем случае — к полной неработоспособности подключения.

Для подключения телевизора возможно использование различных типов кабелей. Однако, правильный выбор зависит от того, какие разъемы используются на телевизоре и другом устройстве, которое необходимо подключить.

• Кабель HDMI. Этот кабель является самым популярным и универсальным вариантом. Он поддерживает передачу высококачественного видео и звука, идеально подходит для подключения Full HD и 4K телевизоров.
• Кабель VGA. Этот кабель используется для подключения телевизора к компьютеру или ноутбуку. Он поддерживает только передачу аналогового видеосигнала, поэтому качество изображения может быть не таким высоким, как при использовании HDMI.
• Кабель компонентного видео. Такой кабель поддерживает передачу аналогового видеосигнала, но с лучшим качеством, чем VGA. Он имеет разъемы разных цветов, что позволяет подключить компоненты различных устройств.
• Кабель композитного видео. Этот кабель также поддерживает передачу аналогового видеосигнала, но качество изображения еще ниже, чем у компонентного видео. Кабель имеет только один желтый разъем и используется для подключения старых устройств.
• Кабель аудио. Для передачи звука можно использовать отдельные кабели аналогового или цифрового типа. Аналоговый аудиокабель использует стандартные разъемы RCA, а цифровой аудиокабель — оптический или коаксиальный разъемы.

Выбор кабеля зависит от ваших потребностей, телевизора и других устройств, которые вы планируете подключить. Рекомендуется использовать кабели HDMI для передачи высококачественного видео и звука. Они обеспечивают наилучшее качество и удобство подключения.

Подключение кабеля к телевизору

Правильное подключение кабеля к телевизору играет важную роль для получения качественного изображения и звука. В этом разделе мы рассмотрим основные типы кабелей и пошаговую инструкцию по их подключению.

1. HDMI-кабель

Для передачи видео и звука наилучшим способом рекомендуется использовать HDMI-кабель. Он обеспечивает высокое качество передачи сигнала и является наиболее универсальным.

1. Найдите разъем HDMI на задней панели телевизора.
2. Вставьте HDMI-кабель в разъем, подходящий для вашего устройства (например, HDMI 1 или HDMI 2).
3. Подключите другой конец кабеля к соответствующему выходу на вашем устройстве (например, HDMI-порту на компьютере или HDMI-адаптеру на игровой приставке).

2. Композитный видеокабель

Если ваш телевизор не поддерживает HDMI или у вас имеются старые устройства, можно использовать композитный видеокабель. Он передает видеосигнал в стандартном разрешении и аудиосигнал через отдельные разъемы.

1. Найдите разъем композитного видео на задней панели телевизора.
2. Вставьте желтый разъем композитного видеокабеля в соответствующий разъем на телевизоре.
3. Подключите красный и белый разъемы аудиокабеля к соответствующим аудиоразъемам на телевизоре.
4. Вставьте другие концы кабелей в соответствующие выходы на вашем устройстве.

3. Компонентный видеокабель

Если вам нужно передать видеосигнал в более высоком разрешении, чем композитный видеокабель, вы можете воспользоваться компонентным видеокабелем.

1. Найдите разъем компонентного видео на задней панели телевизора.
2. Вставьте зеленый, синий и красный разъемы компонентного видеокабеля в соответствующие разъемы на телевизоре.
3. Подключите красный и белый разъемы аудиокабеля к соответствующим аудиоразъемам на телевизоре.
4. Вставьте другие концы кабелей в соответствующие выходы на вашем устройстве.

4. Антенный кабель

Если у вас есть антенна или провайдер кабельного ТВ, вы можете воспользоваться антенным кабелем для подключения телевизора к источнику сигнала.

1. Найдите разъем антенного кабеля на задней панели телевизора.
2. Вставьте антенный кабель в соответствующий разъем на телевизоре.
3. Проверьте настройки телевизора на наличие сигнала.

Правильное подключение кабеля к телевизору поможет вам получить наилучшее качество изображения и звука. Если возникли проблемы, проверьте подключение, а также настройки телевизора и вашего устройства.

Проверка подключения

После того, как провода были правильно подключены, необходимо убедиться в том, что подключение работает корректно. Для этого можно выполнить следующие проверки:

1. Проверка сигнала: Включите телевизор и выберите нужный источник сигнала (HDMI, VGA и т.д.). Убедитесь, что на экране телевизора появляется изображение и звук. Если изображение и звук отсутствуют, проверьте правильность подключения проводов и повторите попытку.
2. Проверка качества изображения: Оцените качество изображения на экране телевизора. Убедитесь, что изображение четкое, без искажений и помех. Если качество изображения не удовлетворяет вашим требованиям, возможно, вам потребуется использовать другие кабели или настроить параметры изображения на телевизоре.
3. Проверка звука: Проверьте наличие и качество звука на телевизоре. Убедитесь, что звук слышен и без искажений. При необходимости, проверьте настройки звука на телевизоре и подключаемых устройствах.
4. Проверка управления: Если вы подключили дополнительные устройства, такие как смартфон или планшет, и планируете управлять ими с помощью телевизора, убедитесь, что функция управления работает корректно. Попробуйте изменить воспроизводимый контент или настроить параметры устройств с помощью пульта телевизора.

После выполнения всех указанных проверок вы можете быть уверены в правильном подключении проводов к телевизору. В случае возникновения проблем, связанных с подключением, обратитесь к руководству пользователя вашего телевизора или обратитесь за помощью к специалисту.

Разрешение проблем с подключением кабеля

В процессе подключения кабеля к телевизору могут возникнуть некоторые проблемы. В этом разделе мы рассмотрим несколько распространенных проблем и способы их устранения.

1. Нет изображения на экране телевизора

Если на экране телевизора не отображается изображение после подключения кабеля, важно проверить следующие моменты:

• Убедитесь, что кабель правильно подключен к порту телевизора и источнику сигнала (например, кабельной коробке или DVD-плееру).
• Проверьте, что телевизор настроен на правильный источник входного сигнала. Это можно сделать с помощью пульта дистанционного управления телевизором.
• Убедитесь, что другие устройства (например, DVD-плеер или кабельная коробка) включены и работают правильно. Это поможет исключить возможность проблем с источником сигнала.
• Проверьте состояние кабеля. Если он поврежден или имеет соединения, возможно, потребуется заменить его.

2. Нет звука

Если на телевизоре отсутствует звук после подключения кабеля, следует выполнить следующие действия:

• Проверьте, что кабель аудио правильно подключен к порту на телевизоре и источнику аудио (например, кабельной коробке или аудиоусилителю).
• Убедитесь, что телевизор настроен на правильный режим звука. Это можно сделать с помощью меню настроек звука телевизора.
• Проверьте, что громкость телевизора достаточно высока и не отключена.
• Проверьте другие подключенные устройства (например, аудиоусилитель или кабельная коробка) на наличие проблем со звуком.

3. Проблемы с цветом или размытость изображения

Если на экране телевизора присутствует проблемы с цветом или размытостью изображения, следует обратить внимание на следующие моменты:

• Проверьте, что кабель видео правильно подключен к порту на телевизоре и источнику видео (например, кабельной коробке или DVD-плееру).
• Убедитесь, что настройки цвета и резкости на телевизоре установлены правильно. Это можно сделать с помощью меню настроек изображения телевизора.
• Проверьте другие подключенные устройства (например, DVD-плеер или кабельная коробка) на наличие проблем с изображением.
• Если используется аналоговый кабель, попробуйте заменить его на цифровой HDMI кабель. Цифровые кабели обеспечивают лучшее качество изображения.

Если после выполнения вышеуказанных рекомендаций проблемы с подключением кабеля не устраняются, рекомендуется обратиться за помощью к специалисту или производителю телевизора.

Форум: Мобильная помощь

Подключение антенны к телевизору

Чтобы правильно подключить антенну к телевизору лучше использовать специальные штекера. В настоящее время большое распространение получили так называемые F-разъемы (или F-коннекторы). Они устанавливаются непосредственно на коаксиальный кабель диаметром 6,8 мм с волновым сопротивлением 75 Ом предназначенных для телевизионной аппаратуры .

К сожалению на рынке достаточно контрафакта и можно приобрести вот такие экземпляры. Это значит, что соединитель попал во влажную среду и просто заржавел. Скорее всего внутренности такого соединителя сделаны из железа, а не из бронзы или латуни. В этом случае будут наблюдаться скачки сигнала, его недостаточный уровень или вовсе его потеря.

Подключить антенну к телевизору без штекера конечно можно, достаточно наладить контакт RF разъема телевизора и кобеля. Оплетка подключается к корпусу разъема а центральная жила должна входить в центральную часть. Конечно такое соединение не надежно и лучше его пропаять, но есть вероятность испортить RF контакт ТВ.

Шаг 2. Отобразится список подключенных источников. Выберите AV и нажмите кнопку Ввод на пульте.

Как подключить цифровое кабельное телевидение

Для подключения такого типа ТВ необходим цифровой кабельный либо универсальный (гибридный) ресивер. В отличие от обычного эфирного он оснащен специальным PCMCIA слотом для модуля CAM с картой доступа, которая позволяет разблокировать платный пакет каналов, приобретенный у оператора кабельного телевидения.

Во многих современных Smart TV со встроенным цифровым ресивером слот PCMCIA уже имеется, поэтому никакого дополнительного оборудования в таком случае не требуется.

Также для чтения CAM модулей можно применять специальный кардридер, но ввиду большого выбора гибридных цифровых ресиверов эти устройства применяются все реже.

В остальном, чтобы подключить приставку цифрового телевидения к телевизору и настроить каналы цифрового ТВ действуйте по инструкции, описанной выше, поскольку практически все разъемы ресиверов идентичны. Разве что в данном случае вместо антенного ВЧ кабеля ко входу цифровой приставки или телевизора подключается кабель провайдера.

Для этого вам потребуются: телевизор с SCART разъёмом, цифровой ресивер с разъёмом 3RCA, антенна для приёма ТВ сигнала дециметрового диапазона, соединительный шнур “скарт – тюльпаны”. После выполнения данных требований и нужных соединений выберите в телевизоре тип входа AV и произведите автоматический поиск каналов в ресивере согласно инструкции к ресиверу.

Подключение антенного кабеля к штекеру

При самостоятельном подключении штекера к антенне или соединения кабеля, необходимо соблюдать некоторые правила. Эта статья о том как правильно подключить антенный кабель к штекеру без ошибок.

Начну пожалуй с того что приведу самые распространенные промахи при соединении кабеля. При монтаже штекера надо сразу обращать на это внимание, чтобы исключить поиск неисправности в последующем.

1. Внутренняя сторона фольги не проводит электрический ток, это основа на которую напылён алюминий. При завороте его поверх оплетки контакта с F-разъемом не будет. Поэтому его лучше удалить или развернуть обратной стороной.
2. При завороте оплетки следует обращать внимание чтобы все жилы оплетки были убраны и не могли коснуться центральной жилы, так как это приводит к короткому замыканию. В данном случае если в приставке нет защиты от короткого замыкания в кабеле, это может привести к ее выходу из строя.
3. При обжатии некоторых видов штекеров не следует делать этот слишком сильно так как это так же может привести к короткому замыканию между центральной жилой и экраном (оплеткой).

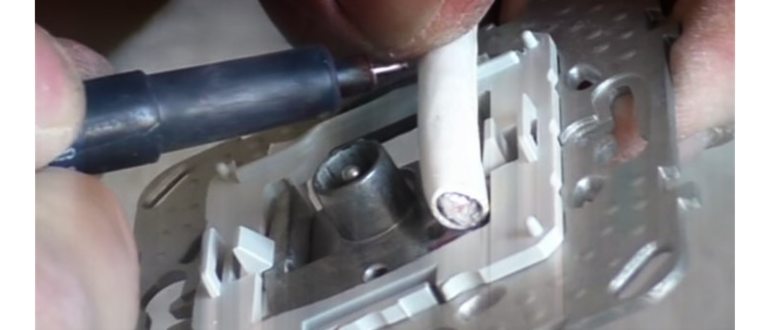

Далее вставляете TV провод во внутрь розетки и через смотровое окошко контролируете, чтобы центральная жила до конца зашла в разъем.

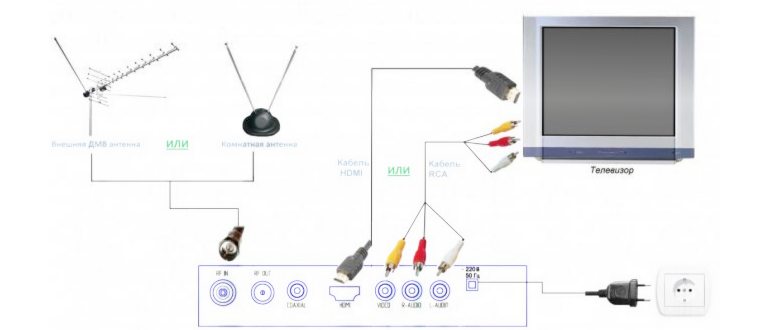

Подключение ресивера Jack-3RCA кабелем

a) На задней панели ресивера вы должны увидеть разъем AV. К нему необходимо подключить кабель Jack-3RCA(тюльпаны).

b) После того как подсоединили шнур к ресиверу, затем ищите три разъёма RCA(тюльпаны) на телевизоре. На некоторых моделях разъемы располагаются на одной из боковых панелей, а на других – на задней части корпуса. Подсоедините провода точно по цветам!

Как компьютер подключить к телевизору через Wi-Fi

На примере телевизора LG это будет выглядеть так: переходим в настройки, на пульте это можно сделать, нажав Settings, ищем раздел «Сеть», затем находим пункт «Сетевое подключение», выбираем его и нажимаем «Настроить подключение» в следующем окне.

ТВ предложит выбрать из списка имеющихся сетей нашу и ввести пароль для доступа. Естественно, что перед тем как подключить компьютер к телевизору LG сеть на роутере должна быть настроена. Затем осталось создать на компьютере медиасервер или, проще говоря, несколько общих папок, с помощью которых ТВ сможет получить доступ к контенту ПК.

Как подключить устройство к телевизору через «тюльпаны» с помощью переходника

Обычно в комплекте к телевизору идет 2 переходника: желтый и синий. При подключении композитным способом подсоединять синий переходник к телевизору не нужно.

Как выбрать источник сигнала на смарт-телевизорах K-серии и новее – нажмите здесь, чтобы посмотреть:

На многих современных телевизорах источник сигнала переключается автоматически, когда вы подключаете к ним устройство. Однако мы рекомендуем все равно проверить источник сигнала в настройках.

Шаг 2. Отобразится список подключенных источников. Если AV не выбран в качестве источника сигнала, выберите его и нажмите кнопку Ввод на пульте.

Как выбрать источник сигнала на телевизорах до K-серии – нажмите здесь, чтобы посмотреть:

Шаг 2. Отобразится список подключенных источников. Выберите AV и нажмите кнопку Ввод на пульте.

Если изображения нет, значит, неправильно подключены провода или выбран неверный источник сигнала. Если изображение черно-белое, значит, провод, отвечающий за видео, подключен не в тот разъем.

Если подключается домашний кинотеатр, красный и белый кабели (AUDIO) подключать не нужно, так как у кинотеатра своя аудиосистема. Если эти кабели подключить, звук будет выводиться на телевизор. Также их не нужно подключать, если используется дополнительная акустика (и в данный момент вы подключаете не ее).

2 Использование розеток с последовательным подключением без резисторов, в аналоговых сетях при наличии пустых разъемов.

Заключение.

1. Подключать оборудование можно всеми вышеперечисленными способами. Если Ваш телевизор имеет разъем HDMI, советуем подключать именно через него, так как изображение будет высокого качества. Если при настройке у Вас возникают проблемы или неполадки, то обязательно сообщите нам! Мы с радостью поможем справиться с этой проблемой.
