Полный гайд: Как настроить сканер OBD2 Bluetooth адаптер

Сканер OBD2 Bluetooth адаптер – это полезное устройство для диагностики автомобиля. Оно позволяет получить доступ к информации о состоянии автомобиля, такой как коды ошибок, параметры двигателя и другие показатели. Но как правильно подключить и настроить этот адаптер?

Прежде чем приступить к настройке сканера OBD2 Bluetooth адаптера, вам понадобится сам адаптер и смартфон или планшет с ОС Android или iOS. Вам также потребуется приложение для работы с адаптером, такое как «Torque» или «OBD Car Doctor». Для начала, убедитесь, что адаптер совместим с вашим транспортным средством и устройством.

Далее, подключите адаптер к разъему OBD2 в автомобиле. Этот разъем обычно находится под приборной панелью или рядом с рулевой колонкой. Вставьте адаптер в разъем и включите зажигание, но не заводите двигатель. Большинство адаптеров имеют индикатор, который загорится, когда они успешно подключены.

Теперь перейдите к устройству, на котором установлено приложение. Откройте приложение и найдите раздел настройки подключения адаптера. Введите код доступа, который обычно состоит из четырех цифр. Если у вас нет кода, проверьте инструкции к адаптеру или узнайте его у производителя.

Приготовление к настройке

Прежде чем приступить к настройке сканера OBD2 Bluetooth адаптер, необходимо убедиться, что у вас есть все необходимые элементы для установки и подключения.

Вам понадобится следующее:

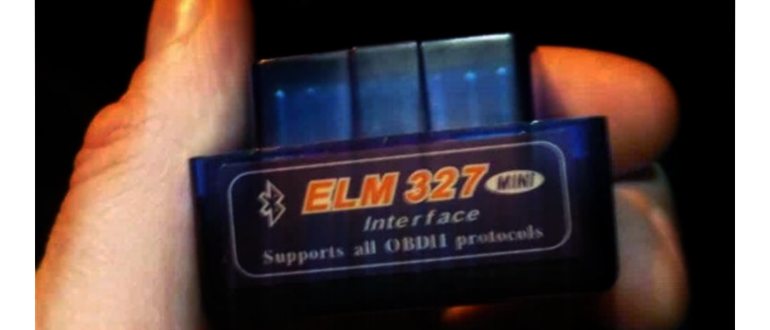

• ELM327 — это OBD2 Bluetooth адаптер, который вы будете использовать для подключения к вашему автомобилю.
• Смартфон или планшет — для установки соответствующего приложения, которое позволит вам получить доступ к данным автомобиля с помощью адаптера.
• Проверьте совместимость — убедитесь, что ваш автомобиль поддерживает протокол OBD2 и может быть подключен с помощью адаптера ELM327. Обычно это можно найти в руководстве пользователя вашего автомобиля.

После того, как вы убедились, что у вас есть все необходимое, вам следует выполнить следующие шаги для правильного подключения и настройки своего сканера:

1. Зарядите адаптер — убедитесь, что адаптер ELM327 полностью заряжен перед использованием. Это может занять некоторое время, поэтому лучше зарядить его заранее, чтобы не терять время на подключение.
2. Подготовьте свой смартфон или планшет — установите приложение для работы с адаптером на свое устройство. Вам может потребоваться скачать соответствующее приложение из App Store или Google Play, в зависимости от операционной системы вашего устройства.
3. Найдите порт OBD2 в автомобиле — обычно порт OBD2 находится под приборной панелью автомобиля, возле руля или под капотом. Проверьте руководство пользователя автомобиля, чтобы найти точное место размещения порта, если вы не знакомы с его расположением.
4. Подключите адаптер ELM327 к порту OBD2 — вставьте адаптер в порт OBD2, убедившись в том, что он плотно прилегает. Затем включите зажигание автомобиля, чтобы включить адаптер.
5. Установите соединение между адаптером и устройством — с помощью Bluetooth на вашем смартфоне или планшете найдите и выберите адаптер ELM327 для установления соединения. Вам может потребоваться ввести пароль или PIN-код, указанный на адаптере, чтобы завершить процесс подключения.
6. Запустите приложение — после успешного подключения откройте установленное приложение на своем устройстве и следуйте инструкциям для настройки адаптера, сканирования и получения данных с вашего автомобиля.

После завершения этих шагов вы будете готовы к использованию сканера OBD2 Bluetooth адаптер и получению информации о вашем автомобиле!

Подключение OBD2 Bluetooth адаптера

Для использования OBD2 Bluetooth адаптера необходимо правильно его подключить и настроить. Для этого потребуется выполнить следующие шаги:

1. Выбрать подходящий адаптер — на рынке представлено множество моделей адаптеров, но известным является адаптер ELM327. Убедитесь, что выбранный адаптер совместим с вашим автомобилем и подходит для вашей системы мобильного устройства.

2. Установить приложение OBD2 — найдите и скачайте приложение OBD2, которое совместимо с вашей мобильной платформой (Android или iOS). Это приложение позволяет вам взаимодействовать с адаптером и получать данные о состоянии автомобиля.

3. Подключить адаптер к OBD2 разъему автомобиля — OBD2 разъем обычно находится вблизи рулевой колонки или под приборной панелью. Вставьте адаптер в разъем, убедившись, что он правильно подключен.

4. Включить зажигание автомобиля — адаптер работает от бортовой сети автомобиля, поэтому не забудьте включить зажигание для подачи питания. Однако не заводите двигатель, пока не будете готовы начать работу с адаптером.



5. Включить Bluetooth на мобильном устройстве — убедитесь, что на вашем мобильном устройстве включен Bluetooth. Это позволит установить соединение между адаптером и приложением OBD2.

6. Сопряжение адаптера с мобильным устройством — запустите приложение OBD2 и выполните сканирование доступных Bluetooth устройств. Выберите ваш адаптер ELM327 из списка и установите соединение. Возможно, потребуется ввести пароль для сопряжения.

7. Начать использование — после успешного сопряжения вы будете готовы начать использовать адаптер. В приложении OBD2 можно будет получать данные о состоянии автомобиля, сканировать и сбрасывать ошибки, делать записи и многое другое.

Надеемся, что данный гайд поможет вам правильно подключить и настроить OBD2 Bluetooth адаптер ELM327, чтобы вам было легко и удобно получать информацию о состоянии вашего автомобиля.

Настройка сканера

Для правильной настройки сканера OBD2 Bluetooth адаптера (например, ELM327) необходимо следовать нескольким простым инструкциям:

1. Перед началом настройки убедитесь, что ваш адаптер подключен к автомобилю.
2. Подключите свое устройство (смартфон или планшет) к адаптеру посредством Bluetooth.
3. Включите Bluetooth на своем устройстве и найдите доступные устройства для подключения.
4. Выберите свой адаптер (например, ELM327) из списка доступных устройств.
5. При необходимости введите пароль, который может быть указан в руководстве адаптера.
6. После успешного подключения устройства к адаптеру перейдите к настройкам сканера.

Настройка сканера может варьироваться в зависимости от используемого приложения или программного обеспечения, однако основные шаги обычно остаются неизменными:

1. Откройте приложение для сканирования.
2. Выберите тип адаптера (например, ELM327) в настройках приложения.
3. Установите необходимые параметры сканирования, такие как скорость передачи данных и протокол обмена.
4. Сохраните настройки и перезапустите сканер для применения изменений.

После настройки сканера вы готовы использовать его для считывания и анализа данных автомобиля. Убедитесь, что адаптер и приложение работают корректно, чтобы получить достоверные результаты.

Проверка работоспособности

После того, как вы подключили адаптер ELM327 к вашему автомобилю и сопрягли его с вашим устройством через Bluetooth, вы можете проверить его работоспособность.

Вот несколько способов проверить, что ваш адаптер подключен и функционирует правильно:

1. Запустите приложение для диагностики, которое вы установили предварительно. После подключения адаптера, вы должны увидеть информацию о вашем автомобиле на главном экране приложения.
2. Проведите сканирование ошибок. Во многих диагностических приложениях есть функция сканирования автомобиля на наличие ошибок. Выберите эту функцию и дайте приложению некоторое время для сканирования всех систем вашего автомобиля. Если адаптер работает исправно, вы получите отчет о возможных ошибках, обнаруженных в системе вашего автомобиля.
3. Проверьте, что вы получаете реальные данные с автомобиля. Многие диагностические приложения предлагают ряд параметров, которые можно отслеживать в реальном времени, такие как скорость движения, обороты двигателя, температура охлаждающей жидкости и другие. Выберите несколько параметров и убедитесь, что они обновляются и отображают реальные данные с вашего автомобиля.
4. Проверьте, что вы можете считывать и стирать коды ошибок. Если ваш адаптер ELM327 поддерживает функцию считывания и стирания кодов ошибок, убедитесь, что вы можете успешно выполнить эти операции с помощью диагностического приложения. Считайте коды ошибок и проверьте, что они отображаются правильно. Затем попробуйте стереть коды ошибок и проверьте, что они действительно были удалены.
5. Если у вас возникли проблемы с подключением или работой адаптера, проверьте правильность подключения и настройки Bluetooth. Убедитесь, что адаптер подключен к автомобилю с правильной скоростью передачи данных и что Bluetooth на вашем устройстве включен и находится в режиме поиска устройств.

Если после выполнения всех этих шагов ваш адаптер ELM327 работает правильно, вы готовы приступить к использованию диагностического приложения для получения подробной информации о состоянии вашего автомобиля.

Ответы специалистов по ремонту для вопросов реальных владельцев

Беспроводный сканер «iSaddle Bluetooth» OBD-II

Прибор «iSaddle Bluetooth» — простое компактное изделие, обладающее, тем не менее, обширными возможностями применительно к OBD-II диагностике автомобилей. Помимо компактного исполнения, этот беспроводный сканер обладает характерными особенностями.

По сути, прибор допускает прямое включение на стандартный порт DLC (Dynamic Load Control) транспортного средства и бессрочное использование в таком состоянии. То есть простыми словами этот момент можно охарактеризовать как «подключил и никогда не отключай».

Такой, примерно, внешний вид имеет терминал подключения сканера OBD-II (DLC), располагаемый обычно в нижней части фронтальной контрольной панели водителя

Схемой беспроводного сканера обеспечивается стабильное беспроводное соединение. Нет необходимости использовать какие-то провода или батареи питания. Беспроводный сканер OBD-II питается непосредственно от розетки интерфейса под диагностику.

Следует отдать должное разработчикам – аппаратом поддерживается весь набор существующих протоколов OBD-II. Физически устройство представляет собой небольшой по размерам адаптер, подключаемый к служебному порту автомобиля.

Беспроводный сканер серии «iSaddle Bluetooth» взаимодействует с любым типом:

посредством соответствующего диагностического программного обеспечения. Аппарат считывает диагностические коды неполадок общего назначения и специфичные от производителя (более 3000 вариаций).

• сбрасывать коды неисправностей и выключать MIL (индикатор «Проверить двигатель»),
• устанавливать максимальное количество ответов по тесту,
• исключать пустые ответы ECU (ускорение передачи),
• сохранять в память уникальный идентификатор,
• ставить маску CAN и функцию фильтра,
• устанавливать переменную или фиксированную длину CAN,
• отправлять CAN удалённых кадров (РТР),
• выполнять другие операции.

Беспроводный сканер «iSaddle Bluetooth» OBD-II эффективно-качественный автомобильный сканер, учитывая поддержку всех протоколов OBD-II.

Шаг #3: Выбор адаптера OBD-II через программу «TORQUE»

Теперь на смартфоне нужно запустить приложение «Torque» и перейти к программному меню настроек. Выбрать опцию «Настройки Bluetooth OBD2».

Далее пролистать список элементов до вкладки «Тип подключения». Убедиться, что установлено подключение «Bluetooth».

Пролистать вниз до раздела настроек «Bluetooth», выбрать «устройство Bluetooth», — соответственно, сканер, с которым требуется работать.

После этого программу «Torque» можно считать настроенной на сканер OBD-II. Останется только выйти из приложения и запустить вновь, тем самым активировать рабочий пул.

При включенном зажигании автомобиля (двигатель не запущен) программой «Torque» начинает считываться информация с датчика ECU.

При удачном подключении ПО «Torque» все пульсирующие пиктограммы в правом верхнем углу дисплея приобретают синюю расцветку и переходят в режим постоянного свечения.

Что можно сделать с помощью OBD 2?

Главной функцией любого OBD2-сканера является подключение к бортовой электронике авто для чтения ошибок, их расшифровки и удаления после устранения неполадок. Также эти устройства, вне зависимости от класса, могут считывать с ЭБУ двигателя и отображать текущие параметры его работы.

Как подключить elm327 к китайской магнитоле на Android

1. Заходим в приложения
2. Выбираем блюпуп или телефон (на разной прошивке по разному)
3. Меняем пароль на 1234 или 0000(тоже зависит от прошивки и елм)
4. Нажимаем на поиск и после того как найдёт обд2, жмём подключить
5. Всё соеденилось и подключается потом автоматом

Пользователи не отметили никаких минусов у устройства. Однако из-за большой популярности Bluetooth-адаптеров OBD2 их начали подделывать. Разумеется фальшивые изделия не будут работать в нужном режиме. В этом случае показатели устройств могут сильно отличаться от истины.

Как подключить к iPhone или iPad

Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к сканеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

• Подключить сканер к разъему в авто.
• Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть «CLKDevices».
• Справа будет синяя стрелка, на которую необходимо нажать.
• В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
• Чуть ниже необходимо указать порт 35000.

На этом настройка заключена. Зная, как пользоваться сканером ELM 327, достаточно установить любое приложение для быстрой диагностики и прописать в ее настройках те же самые параметры IP и порта.

Однако стоит учитывать, что при настройке частных сканеров могут возникнуть трудности.

Самым популярным является сканер серии 1.5, он очень прост в использовании и подходит для большинства моделей автомобилей. Программу можно использовать на установочном диске, который идет в комплекте с автосканером, а можно скачать с интернет-ресурсов.

Шаг #1: Установка приложения на смартфон и сопряжение устройств

Для начала необходимо установить приложение «TORQUE» на смартфон. Затем следует отыскать диагностический разъём автомобиля для подключения адаптера. Как правило, разъём DSL находится под панелью приборов водителя, за щитком рядом или в области под рулевым колесом.

Некоторыми производителями терминал DSL размещается в центральном «туннеле» между сиденьями водителя и пассажира под пепельницей. Также разъём может находиться в перчаточном ящике пассажира.

Следующий момент — сопряжение сканера и смартфона владельца транспортного средства. Для этого используются общие коды сопряжения «0000» или «1234».

Устаревшим версиям ОС «Android», скорее всего, необходимо выполнение процесса сопряжения смартфона и сканера дважды (проверяется в панели уведомлений по запросам на сопряжение после первой попытки подключения).

Подключаем автосканер на Android

Чтобы самостоятельно настроить устройство, необходимо предварительно скачать небольшую бесплатную программу Torque. Она находится в открытом доступе Google Market, поэтому проблем с установкой утилиты не будет.

• Подключить Bluetooth-адаптер OBD2 в соответствующий разъем в автомобиле.
• Завести мотор АТС и дождаться, пока на автосканере не загорится световой индикатор.
• Перейти в настройки беспроводных сетей смартфона.
• Активировать Bluetooth и включить поиск доступных устройств.
• Выбрать из предложенного списка Bluetooth адаптер OBD2.
• Ввести защитный код, если потребуется (обычно достаточно набрать комбинацию 1234).
• Запустить Torque.
• Повторно пройти в настройки смартфона и выбрать адаптер.
• Перейти в “Тип соединения” и выбрать Bluetooth, активировав автосканер.
• Зайти в меню Torque.
• Нажать на “Статус адаптера” и дождаться соединения между устройством и смартфоном.
• Перейти в главное меню утилиты и выбрать раздел “Текущая информация”.

Готово! Теперь можно получать данные о состоянии автомобиля в реальном времени. При этом пользователь может сам выбирать, какие именно графики он хочет постоянно видеть, а какие ему абсолютно не нужны. Можно активировать или отключать различные экраны, которые показывают расход топлива и другие параметры в реальном времени.

Информация, советы, характеристики elm327 bluetooth v 1.5

Их немного, но важно отметить, что некоторые из дешевых, скорее всего, имеют неавторизованные клоны микроконтроллера ELM327. Иногда они могут иметь необъяснимое поведение и приводить к тому, что вся система не работает с определенными устройствами.

Устройства, на которые это больше всего влияет, — это устройства iOS, поэтому, если они у вас есть, важно выбрать правильное устройство для работы.

Совместим ли ваш автомобиль с системой elm327 obd2 1.5 bluetooth?

Если ваш автомобиль был выпущен после 1996 года, то ответ на вопрос, скорее всего, положительный. Если вы не уверены, где находится сам порт, то можете проверить через Google, используя модель автомобиля, его марку и год выпуска.
