Как сделать Wi-Fi удлинитель сигнала: увеличиваем радиус WiFi

Здравствуй, дорогой читатель! Сегодня мы поговорим о Wi-Fi удлинителе. Сразу скажу, что читать придется много, потому что в дополнение я буду давать ссылки на полезные статьи, который смогут решить твою проблему. Но для начала давайте ответим на вопрос – что такое WiFi удлинитель? Это устройство, которое способно увеличить зону покрытия или способно ловить сигнал от радиоволн на большем расстоянии.

Удлинитель WiFi сигнала может быть в нескольких вариациях. В первую очередь можно усилить сигнал за счет самого передатчика, то есть роутера. Это можно сделать за счет более мощной антенны. Второй способ — это усилить сигнал приемника. Но нужно учитывать, что при усилении сигнала, радиоволна становится узконаправленной, поэтому усилитель нужно четко направлять на приемник или передатчик.

Статья немного будет общей – я расскажу, как можно улучшить сигнал в доме или квартире. Тут также нужно учитывать потребности пользователя. Например, у некоторых в маленькой квартире вай-фай просто плохо ловит из-за стен или плохого маршрутизатора. Другим нужно передать сигнал на сотни метров или даже километров. Так что рассмотрим все способы. Далее можете пропускать главы, если тот или иной вариант вам не подходит.

Антенна Для wi fi Роутера МТС Своими Руками Видео

  1. Мощный маршрутизатор
  2. Усиления подручными способами
  3. Повторители
  4. Мощные пушки и антенны
  5. Итог и вывод

Мощный маршрутизатор

Бывают случаи, когда вместо того, чтобы выдумывать какие-то усилители, покупать антенны или делать их самостоятельно – лучше всего просто купить более дорогой роутер. Особенно если настоящий аппарат стоит 1500 рублей или даже меньше. Вы должны понимать, что с таким интернет-центром большой каши не сваришь.

Он не такой мощный и подходит для однокомнатной или даже двухкомнатной квартиры. Я как-то жил в «трешке» и мой бюджетная модель слабо пробивало две стены из-за чего в последней комнате сигнал был слабым. Так что возможно, у кого позволяет бюджет – стоит задуматься о приобретении мощного аппарата.

Антенна Для wi fi Роутера МТС Своими Руками Видео

Обычно они имеют узконаправленные антенны от 4 и более штук. То есть сигнал направленный и радиус больше. Также в настройках аппарата можно задавать мощность усиления. Я уже писал отдельную статью, где рассказал про лучшие модели на рынке. С ней вы можете ознакомиться тут.

Усиления подручными способами

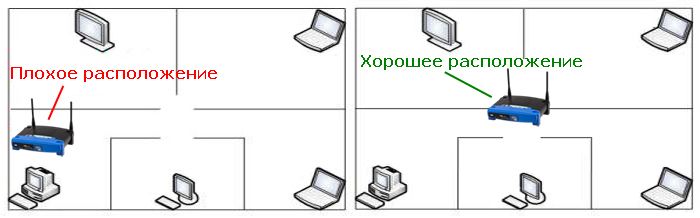

Именно способами, а не средствами, про средства я расскажу чуть ниже. Иногда сигнал слабый не потому, что плохой роутер, а потому что он неправильно установлен. При этом на уровень сигнала может влиять даже правильное расположение антенн. В некоторых городах при постройке домой используют арматуру, которая может глушить сигнал беспроводной сети. Более подробно о правильном расположении вашего интернет-центра можно прочесть здесь.

Антенна Для wi fi Роутера МТС Своими Руками Видео

Повторители

Вот это устройство можно в полной мере назвать «удлинителем Wi-Fi». Давайте коротко расскажу для чего они нужны и как работают. Вот у вас дома стоит маршрутизатор, который раздает Wi-Fi сигнал на определенный радиус. Если у вас большой дом, то сигнал может не доставать на второй или даже третий этаж. Именно поэтому на конце диапазона действия радиоволны устанавливают повторитель или по-другому репитер.

Антенна Для wi fi Роутера МТС Своими Руками Видео

Он принимает сигнал от основного шлюза и просто его повторяет – поэтому они так и называются. Установка достаточно простая, подключение происходит к розетке. Втыкаешь в розетку, заходишь с телефона в настройки повторителя и подключаешься к основной сети. К основной сети репитер может подключаться как по Wi-Fi так и по проводу. Более подробно про этот вариант вы можете прочесть в статье моего коллеги Ботана тут.

Также кому интересно, усилить сигнал можно с помощью проброса интернета по электрической сети. Для этого используются PLC адаптеры. Статью про них можно прочесть тут.

Мощные пушки и антенны

И так в первую очередь можно приобрести более мощные антенны на роутер или приемник. В качестве приемника может выступать модуль в ноутбуке. Антенны можно припаять напрямую к модулю с помощью специального переходника.

Антенна Для wi fi Роутера МТС Своими Руками Видео

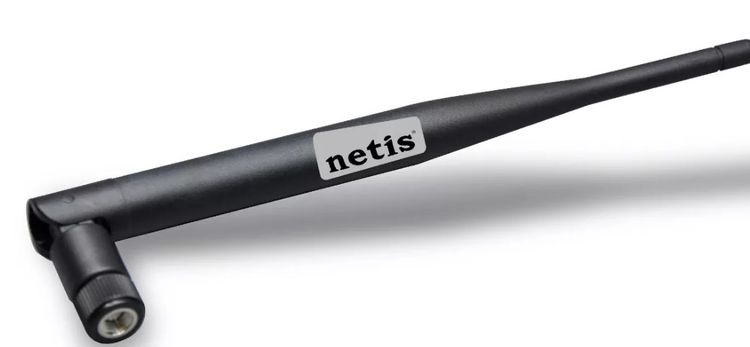

Также чтобы не мучить встроенный модуль, можно купить внешний, у которого сразу будет разъем для съемной антенны. И тут сразу встает вопрос – а на какое именно расстояние нужно усилить сигнал приема. Если это трех-четырех комнатная квартира, с пробиванием от 2-х стен, то можно попробовать просто купить более мощную съемную антенну. Их можно приобрести в любом компьютерном магазине.

Антенна Для wi fi Роутера МТС Своими Руками Видео

Но, что делать если нужно ловить сигнал на большом расстоянии. Например, оптоволоконную сеть провели в многоквартирный дом. Рядом стоит обычный частный дом, в который провайдер отказывается проводить «оптику». Тогда хозяин может договориться с другом и ловить вайфай сигнал с его роутера. Но для этого нужно мощная антенна.

Антенна Для wi fi Роутера МТС Своими Руками Видео

Ее можно купить в магазине или сделать самому. Если вы любите делать все своими руками, то милости просим к прочтению этой статьи. Там рассказывается, про самодельную внешнюю вай-фай пушку, с радиусом в несколько километров. Также там есть инструкция по всенаправленной антенне для роутера, чтобы усилить сигнал только в пределах дома. Все понятно с картинками, пояснениями и чертежами.

Итог и вывод

Вроде бы ничего не забыл. Если вы заметили ошибку или у вас есть дополнение, предложение по статье – то смело пишите об этом в комментариях. Буду рад любой конструктивной критике или предложениям. Я постарался рассказать про все возможные способы усиления в статье и дал полезные ссылки, для более детального раскрытия решения по вашей проблеме. Я бы советовал прочесть все, чтобы вы уже выбрали самый оптимальный вариант именно для вас. Но можете выбрать что-то одно. Так же можете задать свой вопрос в комментариях, и я постараюсь вам помочь.

Антенна Харченко для Wi-Fi своими руками

Сегодня публикуем вариант антенны двойной квадрат, она же антенна Харченко, для Wi-Fi диапазона 2, 4 Ггц. От нашего подписчика Максима. В статье подробно будет рассказан процесс изготовления и схема с размерами антенны. Также материалы и инструменты которые понадобятся человеку для того что бы сделать такую антенну Харченко своими руками.

Наверное, каждый из нас сталкивался с плохим приемом сигнала вай-фай. В этой статье я расскажу, как самостоятельно, своими руками сделать зигзагообразную антенну Харченко или, как ее еще называет – двойной квадрат. Это устройство обладает отличным, направленным приемом, что позволит ловить сеть на расстояниях до 2 км (на открытой местности), а также найти Wi-Fi точку доступа без пароля и пользоваться интернетом бесплатно. Процесс изготовления очень прост и не отнимет много времени, сил и средств.

Что понадобится для изготовления антенны Двойной квадрат

Для начала, подготовьте все необходимые компоненты, которые вам понадобятся, чтобы потом не искать их второпях.

Вай-фай антенна только принимает сигнал, однако его еще нужно расшифровать и предоставить в удобной форме для вашего устройства. Поэтому мы будем собирать нашу конструкцию на базе покупного адаптера. Они стоят не дорого, и продаются в любом магазине электроники. Сам собой возникает резонный вопрос: «А зачем нам что-то мастерить и переделывать, если в магазине за 500 рублей можно купить уже готовое устройство?». Дело в том, что дальность и качество их приема с завода очень низкое и подходит только для домашнего использования, если между вашим роутером и приемником маленькое расстояние, нет железобетонных стен. Это происходит потому, что комплектная антенна очень маленькая и слабая.

Нам подойдет любой адаптер, желательно, чтобы он имел внешнюю антенну на разъеме, там есть специальный экранированный провод, который нам пригодится. Примерами таких устройств могут служить:

Нам также нужен лист фольгированного текстолита размерами 100 на 120 миллиметров. Его можно купить на рынке или в магазине радиодеталей, он обойдется рублей в 100. Также такие листы часто лежат с советских времен в закромах бережливых хозяев. Можно обойтись и без него, однако свойства антенны поменяются.

Кусок медной проволоки или обязательно одножильного медного провода диаметром около 1, 5 – 3, 0 мм и длинной с полметра, можно больше, чтобы сделать несколько вариантов и выбрать из них самый ровный. Они продаются в магазине электрики. Как вариант, можно купить провод в изоляции и аккуратно ее счистить с помощью канцелярского ножа, это не отнимет много сил.

Если ваш адаптер без выносной антенны, то понадобится также кусочек высокочастотного интернет кабеля длинной около 5-10 см. Его без труда можно найти в магазине радиокомпонентов, так как они часто рвутся или перетираются. В крайнем случае его можно заказать в интернете.

Еще понадобятся паяльник, припой, флюс. Дрель или шуруповерт (не обязательно, но желательно)

Изготовление антенны

Теперь, когда мы подготовили все необходимые детали, давайте перейдем к изготовлению нашей антенны.

Для начала необходимо выпрямить проволоку до ровного прута. Это можно сделать с помощью плоскогубцев, однако идеального результата добиться не получится, а точность на этих этапах изготовления очень важна. Для того, чтобы очень качественно выпрямить проволоку, привяжите один из ее концов к чему-то основательному, пример, к ножке стола, ручке двери, лучше всего, конечно, зажать в тисках.

Второй конец вставьте в патрон дрели или шуруповерта. Одновременно натяните проволоку и включите вращение. Через несколько секунд вы получите идеально ровный кусок.

Если у вас нету шуруповерта, то закрепите конец на карандаше или рейке, и точно также, натягивая, вращайте ее, на это уйдет чуть больше времени, но результат будет такой же, как и с применением электрического инструмента.

Затем, следуя схеме, согните проволоку особым образом, чтобы получилось два квадрата со сторонами в 30, 5 миллиметров. Постарайтесь сделать это максимально точно. Один из концов проволоки нужно отогнуть под 90 градусов к плоскости антенны, чтобы получилось крепление.

Стык начала и конца фигуры необходимо пропаять, но не соединять середину и концы. Для этого включите паяльник в сеть, дайте ему нагреться 5 минут. Нанесите немного жидкого флюса на место пайки или обмакните паяльник в канифоль. Захватите на жале капельку припоя и прикоснитесь к месту пайки. Вы услышите характерный звук испарения жидкости. Прогрейте место в течении 2-3 секунд. Помните, что работать обязательно нужно в хорошо провариваемых помещениях, так как пары флюса вредны.

Закрепите полученную конструкцию на листе текстолита с помощью пайки, предварительно просверлив или проковыряв чем-то острым, например ножом, в нем отверстие под провод. Соблюдайте параллельность плоскостей антенны и экрана, а также расстояние между ними.

Припаяйте высокочастотный кабель: его экран, к отражателю антенны, а центральную жилу к противоположному краю. Старайтесь не перегреть его, чтобы не расплавить изоляцию.

Для дополнительного уменьшения помех можно выпаять штатный разъем и подключиться к плате напрямую. Однако восстановить заводское состояние, если вам не понравится работа устройства, будет сложнее.

Закрепите корпус адаптера с помощью клея, подойдет суперклей или клеевой пистолет, тогда вы сможете легко отклеить корпус устройства в случае необходимости.

Вот и все, устройство готово, с помощью USB удлинителя можно подключить антенну к компьютеру или ноутбуку, а с них раздавать интернет и на другие устройства.

Особенности работы

Главной особенностью данного устройства является то, что оно ловит сигналы направленно, то есть необходимо поворачивать антенну на предполагаемый источник сигнала, за счет этого и достигается такая эффективность. Можно, конечно, использовать ее и без отражателя, тогда она будет принимать сигнал условно со всех сторон, но и эффективность упадет примерно на треть. Таким образом, с помощью этой самоделки вы можете обеспечить отличный прием сигнала в своем доме или квартире, даже при большом расстоянии до роутера и наличии препятствий, что увеличит скорость и стабильность интернет-соединения.

Если все сделать правильно и аккуратно, то с помощью этой антенны можно ловить сигналы Wi-Fi на расстоянии до 2 км, разумеется, на открытой местности, где не мешают стены домов и холмы. В итоге у вас есть возможность получить бесплатный интернет: необходимо направить устройство на ближайшее кафе, в котором есть Wi-Fi или найти сеть без пароля среди соседних домов. В большом городе сделать это будет не сложно.

Для дополнительного улучшения приема, вы можете с помощью USB удлинителя вывести конструкцию на крышу, или закрепить ее на окне, балконе, а для защиты от дождя и снега, поместить в пластиковую бутылку.
